Redüktör Bağlantı Flanşları

Redüktör Bağlantı Flanşları ürün görünümü, teknik verileri ve model seçenekleri.

← Redüktörler ürün ailelerine dönün

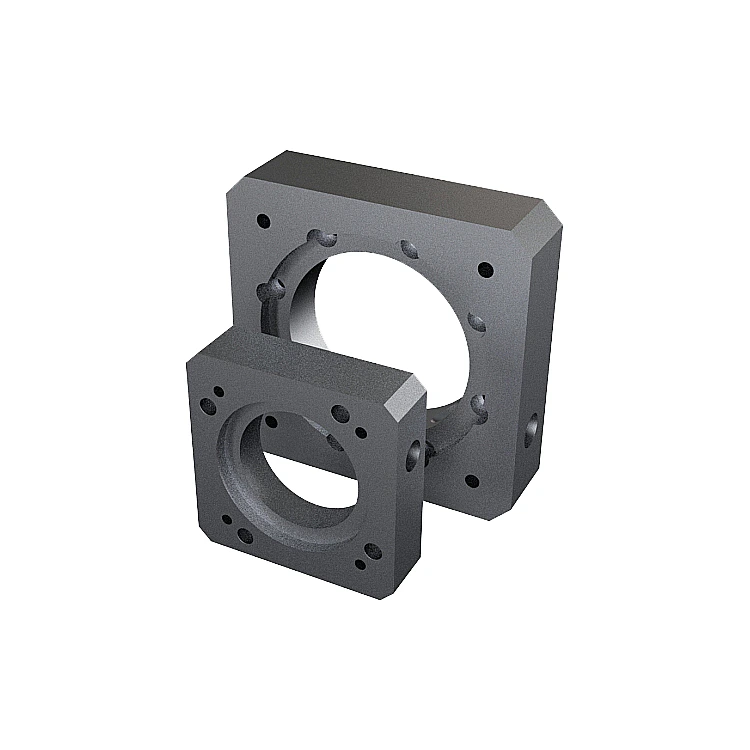

Ürün görselleri

Teknik çizim ve ölçü işaretleri

Teknik tablo ve model seçenekleri

İleri stok kodu	Stok Adı	Redüktör Tipi	Motor Tipi	C1	C2	C7	D	D1	D2	E	h1	h2	Motor Mili Derinliği Max	Max. Burç	Malzeme
IM-MP-5765-1001	Redüktör Bağlantı Flanşları	PEC 050	DELTA - ECMAC10401	46	M4	50	28,5	30	35	18,5	4	3,2	27	Ø8	6063
IM-MP-5765-1002	Redüktör Bağlantı Flanşları	PEC 070	SOYO - 8,5 NM STEP MOTOR	98,4	M6	86	43	73	50	26	2,5	3,5	43	Ø14	6063
IM-MP-5765-1003	Redüktör Bağlantı Flanşları	PEC 070	PANASONİC - MSMD042400W	70	M4	70	43	50	50	20	4	3,5	37	Ø14	6063
IM-MP-5765-1004	Redüktör Bağlantı Flanşları	PEC 070	DELTA - ECMAC20604	70	M5	70	43	50	50	20	4	3,5	37	Ø14	6063
IM-MP-5765-1005	Redüktör Bağlantı Flanşları	PEC 090	DELTA - 130 - 1 Kw	145	M8	130	55	110	70	44,5	7	4,5	66,25	Ø24	6063
IM-MP-5765-1006	Redüktör Bağlantı Flanşları	PEC 090	PANASONİC - MSMA1021KW	100	M6	94	55	80	70	36	10	4,5	57,75	Ø24	6063
IM-MP-5765-1007	Redüktör Bağlantı Flanşları	PEC 090	DELTA - ECMAJ10807	90	M6	94	55	70	70	26	6	4,5	47,75	Ø24	6063
IM-MP-5765-1008	Redüktör Bağlantı Flanşları	PEC 090	OMRON - R88M-G1K530T	115	M8	118	55	95	70	34,5	10	4,5	56,25	Ø24	6063
IM-MP-5765-1009	Redüktör Bağlantı Flanşları	PEC 120	PANASONİC - MSMA152-15KW	115	M8	120	70	95	90	36	10	4	58,5	Ø24	6063
IM-MP-5765-1010	Redüktör Bağlantı Flanşları	PEC 120	ADTECH - ACH13200C2KW	145	M8	130	70	110	90	36	10	4	58,5	Ø24	6063
IM-MP-5765-1011	Redüktör Bağlantı Flanşları	PEC 155	PANASONİC - MSMA502-4-5KW	145	M8	140	88	110	95	36	7	5,3	67,5	Ø35	6063
IM-MP-5765-1012	Redüktör Bağlantı Flanşları	PEC 155	DELTA - ECMAE11820-2KW	200	M12	180	88	114,3	95	49,5	7	5,3	81	Ø35	6063
IM-MP-5765-1013	Redüktör Bağlantı Flanşları	PGCH 070	DELTA - ECMAC20604	70	M6	80	44	70	45	24	6	4	37	Ø14	6063

Bu ürün için WhatsApp’tan teklif isteyin ↗

Redüktör Bağlantı Flanşları seçimi

Bu sayfa yalnızca Redüktör Bağlantı Flanşları ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.

Bu aile için 13 kaynak model kaydı bulunur. Tablodaki Redüktör Tipi, Motor Tipi, C1, C2, C7, D, D1, D2, E, h1, h2, Motor Mili Derinliği Max alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.

Montaj ve teklif için gerekli bilgiler

Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.

Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.

Redüktör için motor etiketini, istenen çıkış devrini, tahvil oranını ve montaj yönünü belirtin. Giriş flanşı, motor mili ve çıkış bağlantısı ayrı ayrı kontrol edilir. Aynı gövde adını taşıyan iki düzenin açısal boşluğu, oranı ve mil bağlantısı farklı olabilir. Redüktöre gelen radyal ve eksenel yükler de değerlendirmeye dahil edilir.

Sık sorulan sorular

Hangi modelin ölçüsüne bakmalıyım?

Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.

Teklif için ne göndermeliyim?

Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
