Yuvarlak Flanşlı Uzun Tip Teflon Rulmanlar
Yuvarlak Flanşlı Uzun Tip Teflon Rulmanlar ürün görünümü, teknik verileri ve model seçenekleri.
← Lineer Rulmanlar ve Yataklı Arabalar ürün ailelerine dönün

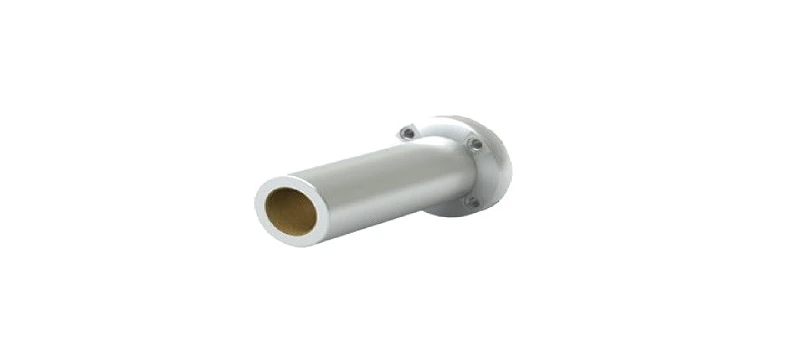

Ürün görselleri
Teknik çizim ve ölçü işaretleri
Teknik tablo ve model seçenekleri
| İleri stok kodu | Stok Adı | Ürün Adı (Önyükleme Serisi) | Ürün Adı (Standart Serisi) | A | B | C | DP | DF | F | T | X | Y | Z | Statik Yükleme (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IM-MP-4107-1001 | Yuvarlak Flanşlı Uzun Tip | - | DFPMR 12C | 12.066-12.093 | 22 | 57 | 32 | 42 | 15 | 9 | 5 | 8 | 4,1 | 424 |
| IM-MP-4107-1002 | Yuvarlak Flanşlı Uzun Tip | DFPMR 20 | - | 20.020-20.053 | 32 | 80 | 43 | 54 | 22 | 11 | 6 | 9 | 5,1 | 994 |
| IM-MP-4107-1003 | Yuvarlak Flanşlı Uzun Tip | - | DFPMR 20C | 20.096-20.129 | 32 | 80 | 43 | 54 | 22 | 11 | 6 | 9 | 5,1 | 994 |
| IM-MP-4107-1004 | Yuvarlak Flanşlı Uzun Tip | DFPMR 25 | - | 25.020-25.053 | 40 | 112 | 51 | 62 | 33 | 11 | 6 | 9 | 5 | 1.601 |
| IM-MP-4107-1005 | Yuvarlak Flanşlı Uzun Tip | DFPMR 30 | - | 30.020-30.053 | 47 | 123 | 62 | 76 | 40 | 14 | 7 | 11 | 6 | 2.253 |
| IM-MP-4107-1006 | Yuvarlak Flanşlı Uzun Tip | - | DFPMR 30C | 30.096-30.129 | 47 | 123 | 62 | 76 | 40 | 14 | 7 | 11 | 6 | 2.253 |
| IM-MP-4107-1007 | Yuvarlak Flanşlı Uzun Tip | DFPMR 40 | - | 40.025-40.064 | 62 | 151 | 80 | 98 | 44 | 18 | 9 | 14 | 8 | 3.534 |
Yuvarlak Flanşlı Uzun Tip Teflon Rulmanlar seçimi
Bu sayfa yalnızca Yuvarlak Flanşlı Uzun Tip Teflon Rulmanlar ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.
Bu aile için 7 kaynak model kaydı bulunur. Tablodaki Ürün Adı (Önyükleme Serisi), Ürün Adı (Standart Serisi), A, B, C, DP, DF, F, T, X, Y, Z alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.
Montaj ve teklif için gerekli bilgiler
Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.
Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.
Lineer rulman seçiminde mil çapı, dış ölçüler ve gövdenin montaj düzeni birlikte değerlendirilir. Açık veya kapalı yapı, destekli mil ile eşleşme ve flanşın bağlanma yönü ayrı seçim başlıklarıdır. Hareketli grubun yükü kadar hizalama, mil yüzeyi ve çalışma ortamı da belirtilmelidir. Kısa ve uzun gövdelerin montaj delikleri aynı kabul edilmez.
Sık sorulan sorular
Hangi modelin ölçüsüne bakmalıyım?
Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.
Teklif için ne göndermeliyim?
Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
