SCHNEEBERGER MINIRAIL Minyatür Lineer Ray ve Arabalar

MINIRAIL: küçük mekanizmalarda standart ve geniş raylar üzerinde farklı araba boyları.

MINIRAIL ailesine genel bakış

SCHNEEBERGER MINIRAIL ailesi, küçük hacimde doğrusal kılavuzlama gereken mekanizmalar için minyatür profil ray ve arabalardan oluşur. Kaynak katalog standart ve geniş ray boyutlarını, farklı araba uzunluklarıyla birlikte verir. Bu sayfa MNNS, MNN, MNNL ve MNNXL kod gruplarını yalnızca tabloda gösterilen kombinasyonlarıyla listeler. Rayın MN ile başlayan adı ile arabanın MNN grubundaki tanımı birbirinin yerine kullanılmaz. Mevcut parça için bilgi isterken her iki işaretlemeyi de paylaşmak, parçanın ait olduğu kılavuz düzeninin anlaşılmasını kolaylaştırır.

Katalog kapsamı: Kaynak MINIRAIL baskısındaki 7, 9, 12, 15 standart ve 14, 18, 24, 42 geniş boyutlar; MNNS/MNN/MNNL/MNNXL gövdeleri. Yeni boyut 5 ve ölçüm sistemleri dahil değildir. Kaynak belgeler eski baskılar içerebilir; güncel varyant sipariş öncesi doğrulanır.

Standart ve geniş rayların ayrımı

Kaynak baskıda 7, 9, 12 ve 15 standart boyutlarıyla 14, 18, 24 ve 42 geniş boyutları ayrı yerleşimler olarak ele alınır. Bir boyutun adını başka markanın nominal sayısıyla eşleştirerek doğrudan uyum sonucu çıkarmayın. Ray genişliği, araba üst yüzeyi, toplam yükseklik ve cıvata yerleşimi teknik çizimden kontrol edilmelidir. Tek raylı küçük bir tablaya geniş araba seçmek de uygulamanın yük ve moment değerlendirmesinin yerine geçmez. Taşınan parçanın ray merkezine göre nerede durduğunu basit bir görünüşle belirtin.

Kısa, standart ve uzun araba boyları

MNNS, MNN, MNNL ve MNNXL tanımları, katalogdaki farklı araba boylarını ayırır. Her ray boyutunda bütün araba uzunlukları bulunmaz. Listede yalnızca kaynak ölçü tablosunda ayrı satırı bulunan modeller vardır; olmayan kombinasyonlar üretilmemiştir. Uzun gövde seçildiğinde hareketli tablanın net stroğunu ve uçlarda gereken boşluğu tekrar kontrol edin. Aynı ray üzerinde birden fazla araba kullanılacaksa araba merkezleri arasındaki mesafeyi de çizime ekleyin. Küçük bir mekanizmada bu yerleşim farkları toplam kullanılabilir alanı belirgin biçimde etkileyebilir.

Küçük bağlantılarda montaj erişimi

İnce bir bağlantı plakasında vida ucunun konumu ve kullanılabilir diş boyu dikkatle kontrol edilmelidir. Kaynak çizimdeki delik derinlikleri ile plakanın et kalınlığını birlikte inceleyin. Üstteki aparat takıldıktan sonra sıkma anahtarının veya bakım aletinin gireceği alan kalıp kalmadığını düşünün. Montaj yüzeyinin temizliği, referans kenarının durumu ve parçanın yerleştirilme yönü bu ölçekte de önemlidir. Küçük boyutlu olması, parçanın ölçüsüz şekilde sıkılabileceği veya montaj hatalarının önemsiz olduğu anlamına gelmez.

Orijinal teknik çizimler ve ölçü tabloları

Her bölüm ilgili çizim ve tablo sayfalarını birlikte açar. Görsele tıklayarak büyütün veya yerel PDF içinde ilgili sayfaya gidin.

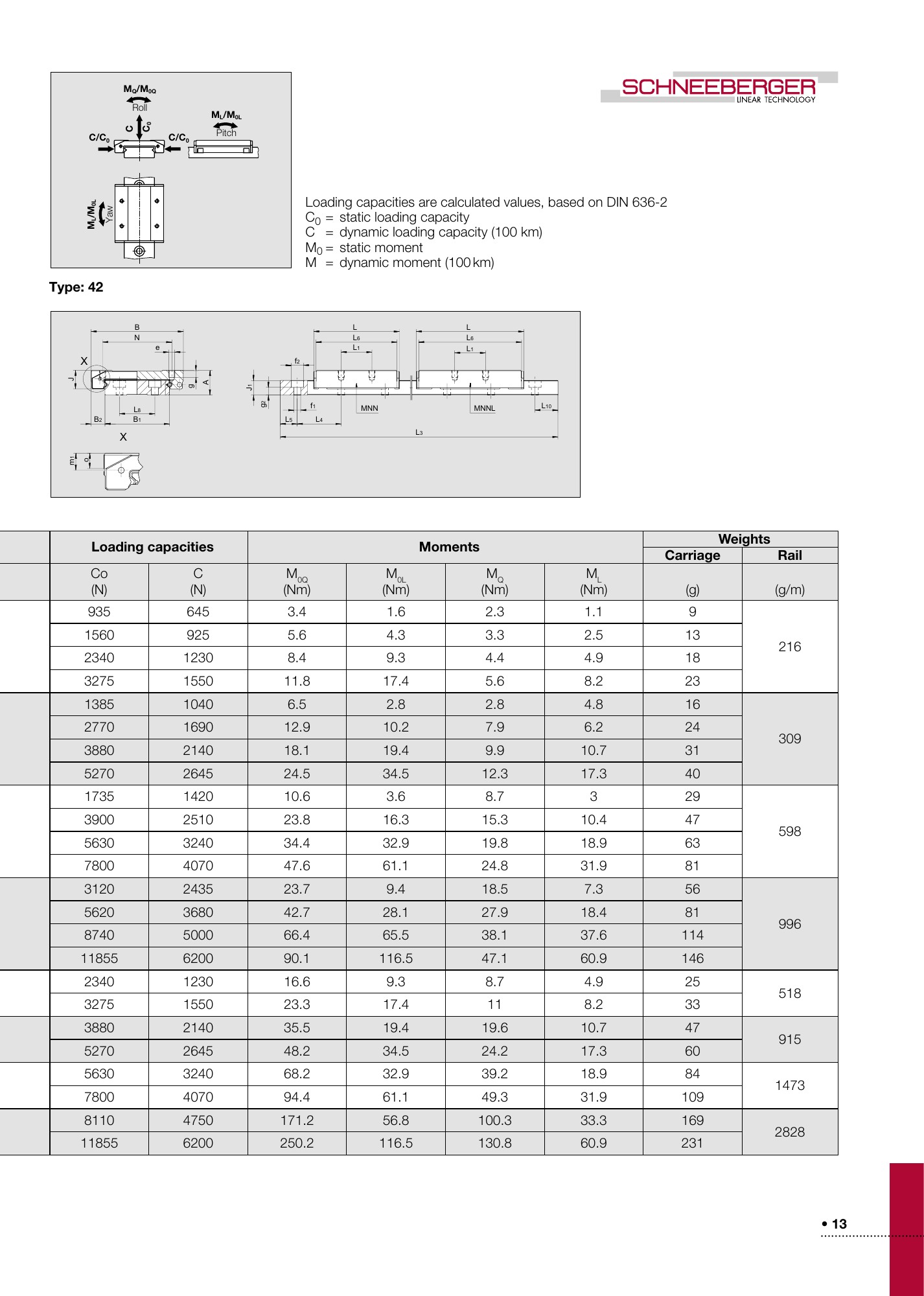

MINIRAIL teknik çizim ve tablolar · PDF sayfa 13–14

Hareketli kütle ve dış etkiler

Küçük bir ölçüm tablası veya parça konumlama düzeneğinde yalnızca iş parçasının ağırlığına bakmayın. Tutucu, bağlantı plakası, sensör ve hareketle birlikte taşınan diğer parçalar toplam kütleye dahil edilmelidir. Kablo veya hortumun strok boyunca uyguladığı kuvvet de değerlendirmeyi etkileyebilir. Hareket yönünü, ray sayısını ve yükün ray düzlemine uzaklığını belirtin. Montajın yatay, dikey veya ters olması talepte açıkça yazılmalıdır. Bu bilgiler hangi gövde ve yerleşimin inceleneceğini belirlemek için nominal model adından daha fazla bağlam sağlar.

Temizlik, yağlama ve kaynak çizimler

Küçük bir rayın kirlenme kaynağı uygulamaya göre değişir. İşlem artığı, ince toz veya sıvı teması varsa koruma ve bakım erişimi baştan planlanmalıdır. Yağlama noktası, mekanizma kapandıktan sonra da ulaşılabilir olmalıdır. Kaynak katalogdaki şekil ve ölçü tablosu aşağıda iki sayfa halinde birlikte sunulur; birimleri ve dipnotları koruyarak inceleyin. Eski baskıdaki tanımlar yeni ürün seçeneklerinin tamamını kapsamaz. Özellikle bu listede bulunmayan daha küçük boyutlar veya özel varyantlar için tam kodla bilgi isteyebilirsiniz.
