Helis Kremayer ve Pinyon Dişliler

Helis Kremayer ve Pinyon Dişliler ürün görünümü, teknik verileri ve model seçenekleri.

← Kremayer ve Pinyon Dişliler ürün ailelerine dönün

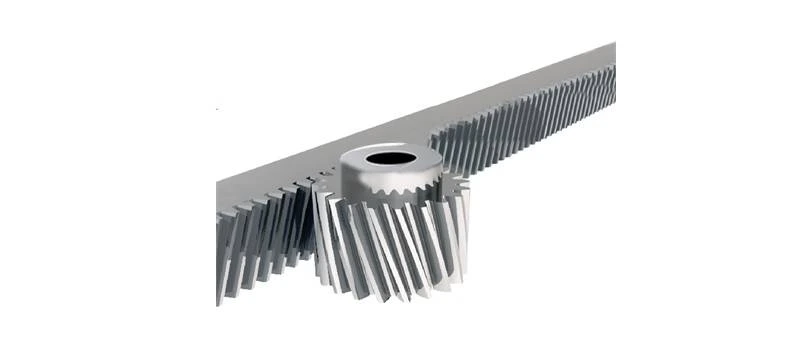

Ürün görselleri

Teknik çizim ve ölçü işaretleri

Teknik tablo ve model seçenekleri

İleri stok kodu	Stok Adı	Modül	L	P	P1	b	h	h1	Diş Sayısı (t)	A	B	da	do	dm	dg
IM-MP-4617-1001	Helis Kremayer Sağ Diş	1	2000	3.343	3.142	15	15	14	-	-	-	-	-	-	-
IM-MP-4617-1002	Helis Pinyon Dişli	1	-	-	-	-	-	-	22	25	15	25,4	23,41	8	20
IM-MP-4617-1003	Helis Pinyon Dişli	1	-	-	-	-	-	-	24	25	15	27.5	25.5	8	22
IM-MP-4617-1004	Helis Pinyon Dişli	1	-	-	-	-	-	-	25	25	15	28,6	26,6	8	23
IM-MP-4617-1005	Helis Kremayer Sağ Diş	1,5	2000	5.015	4.712	17	17	15,5	-	-	-	-	-	-	-
IM-MP-4617-1006	Helis Pinyon Dişli	1,5	-	-	-	-	-	-	22	30	17	38,1	35,12	10	29
IM-MP-4617-1007	Helis Pinyon Dişli	1.5	-	-	-	-	-	-	24	27	17	41.3	38.31	10	33
IM-MP-4617-1008	Helis Pinyon Dişli	1,5	-	-	-	-	-	-	25	30	17	42,9	39,91	10	34
IM-MP-4617-1009	Helis Kremayer Sağ Diş	2	2000	6.686	6.283	20	20	18	-	-	-	-	-	-	-
IM-MP-4617-1010	Helis Pinyon Dişli	2	-	-	-	-	-	-	22	35	20	50,8	46,82	12	39
IM-MP-4617-1011	Helis Pinyon Dişli	2	-	-	-	-	-	-	24	35	20	55,1	51,08	12	43
IM-MP-4617-1012	Helis Pinyon Dişli	2	-	-	-	-	-	-	25	35	20	57,2	53,21	12	46
IM-MP-4617-1013	Helis Kremayer Sağ Diş	2,5	2000	8.358	7.854	25	25	22,5	-	-	-	-	-	-	-
IM-MP-4617-1014	Helis Pinyon Dişli	2,5	-	-	-	-	-	-	22	40	25	63,5	58,53	14	49
IM-MP-4617-1015	Helis Pinyon Dişli	2,5	-	-	-	-	-	-	25	40	25	71,5	66,51	14	57
IM-MP-4617-1016	Helis Kremayer Sağ Diş	3	2000	10.029	9.425	30	30	27	-	-	-	-	-	-	-
IM-MP-4617-1017	Helis Pinyon Dişli	3	-	-	-	-	-	-	22	50	30	76,2	70,24	12	60
IM-MP-4617-1018	Helis Pinyon Dişli	3	-	-	-	-	-	-	24	50	30	82.6	76.62	12	66
IM-MP-4617-1019	Helis Pinyon Dişli	3	-	-	-	-	-	-	25	50	30	85,8	79,81	12	69
IM-MP-4617-1020	Helis Kremayer Sağ Diş	4	2000	13.372	12.566	40	40	36	-	-	-	-	-	-	-
IM-MP-4617-1021	Helis Pinyon Dişli	4	-	-	-	-	-	-	22	60	40	101,6	93,65	14	80
IM-MP-4617-1022	Helis Pinyon Dişli	4	-	-	-	-	-	-	24	60	40	110.2	102.16	16	89
IM-MP-4617-1023	Helis Pinyon Dişli	4	-	-	-	-	-	-	25	60	40	114,4	106,42	16	93
IM-MP-4617-1024	Helis Kremayer Sol Diş	1	2000	3.433	3.142	15	15	14	-	-	-	-	-	-	-
IM-MP-4617-1025	Helis Pinyon Dişli Z22	1	-	-	-	-	-	-	22	25	15	25,4	23,41	8	20
IM-MP-4617-1026	Helis Pinyon Dişli Z24	1	-	-	-	-	-	-	24	25	15	27,5	25,54	8	22
IM-MP-4617-1027	Helis Pinyon Dişli Z25	1	-	-	-	-	-	-	25	25	15	28,6	26,6	8	23
IM-MP-4617-1028	Helis Pinyon Dişli Z22	1.5	-	-	-	-	-	-	22	30	17	38,1	35,12	10	29
IM-MP-4617-1029	Helis Pinyon Dişli Z24	1.5	-	-	-	-	-	-	24	27	17	41,3	38,31	10	33
IM-MP-4617-1030	Helis Pinyon Dişli Z25	1.5	-	-	-	-	-	-	25	30	17	42,9	39,91	10	34
IM-MP-4617-1031	Helis Kremayer Sol Diş	2	2000	6.686	6283	20	20	18	-	-	-	-	-	-	-
IM-MP-4617-1032	Helis Pinyon Dişli Z22	2	-	-	-	-	-	-	22	35	20	50,8	46,82	12	39
IM-MP-4617-1033	Helis Pinyon Dişli Z24	2	-	-	-	-	-	-	24	35	20	55,1	51,08	12	43
IM-MP-4617-1034	Helis Pinyon Dişli Z25	2	-	-	-	-	-	-	25	35	20	57,2	53,21	12	46
IM-MP-4617-1035	Helis Kremayer Sol Diş	2.5	2000	8.358	7.854	25	25	22,5	-	-	-	-	-	-	-
IM-MP-4617-1036	Helis Pinyon Dişli Z22	2.5	-	-	-	-	-	-	22	40	25	63,5	58,53	14	49
IM-MP-4617-1037	Helis Pinyon Dişli Z24	2.5	-	-	-	-	-	-	24	40	25	68,9	63,85	14	55
IM-MP-4617-1038	Helis Pinyon Dişli Z25	2.5	-	-	-	-	-	-	25	40	25	71,5	66,51	14	57
IM-MP-4617-1039	Helis Pinyon Dişli Z22	3	-	-	-	-	-	-	22	50	30	76,2	70,24	12	60
IM-MP-4617-1040	Helis Pinyon Dişli Z24	3	-	-	-	-	-	-	24	50	30	83,6	76,62	12	66
IM-MP-4617-1041	Helis Pinyon Dişli Z25	3	-	-	-	-	-	-	25	50	30	85,8	79,81	12	69
IM-MP-4617-1042	Helis Kremayer Sol Diş	4	2000	13.372	12.566	40	40	36	-	-	-	-	-	-	-
IM-MP-4617-1043	Helis Pinyon Dişli Z22	4	-	-	-	-	-	-	22	60	40	101,6	93,65	14	80
IM-MP-4617-1044	Helis Pinyon Dişli Z24	4	-	-	-	-	-	-	24	60	40	110,2	102,16	16	89
IM-MP-4617-1045	Helis Pinyon Dişli Z25	4	-	-	-	-	-	-	25	60	40	114,4	106,42	16	93

Bu ürün için WhatsApp’tan teklif isteyin ↗

Helis Kremayer ve Pinyon Dişliler seçimi

Bu sayfa yalnızca Helis Kremayer ve Pinyon Dişliler ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.

Bu aile için 45 kaynak model kaydı bulunur. Tablodaki Modül, L, P, P1, b, h, h1, Diş Sayısı (t), A, B, da, do alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.

Montaj ve teklif için gerekli bilgiler

Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.

Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.

Kremayer ve Pinyon Dişliler grubunda eşleşen parçaların bağlantı biçimi ve kullanım koşulları birlikte değerlendirilir. Ürünün makinedeki konumunu, hareket yönünü ve bakım erişimini açıklayan bir uygulama fotoğrafı teknik değerlendirmenin doğru parçaya odaklanmasını sağlar.

Sık sorulan sorular

Hangi modelin ölçüsüne bakmalıyım?

Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.

Teklif için ne göndermeliyim?

Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
