Kauçuk Kaplinler
Kauçuk Kaplinler ürün görünümü, teknik verileri ve model seçenekleri.
← Kaplinler ürün ailelerine dönün

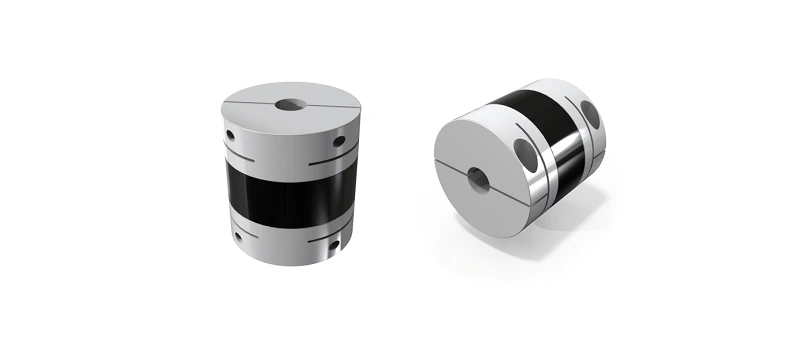

Ürün görselleri
Teknik çizim ve ölçü işaretleri
Teknik tablo ve model seçenekleri
| İleri stok kodu | Stok Adı | Model | Ød min | Ød max | D | L | L1 | M | Max Açısal Kaçıklık (°) | Max Eksenel Kaçıklık (mm) | Max Tork (Nm) | Max Devir (rpm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IM-MP-4179-1001 | Kauçuk Kaplin | SHR-29C | 6 | 15 | 28,8 | 35 | 11 | 3 | 1,5 | 0,2 | 11,4 | 21.000 |
| IM-MP-4179-1002 | Kauçuk Kaplin | SHR-33C | 8 | 16 | 32,8 | 37 | 12 | 3 | 1,5 | 0,2 | 14,0 | 18.000 |
| IM-MP-4179-1003 | Kauçuk Kaplin | SHR-43C | 10 | 20 | 42,8 | 48 | 15,5 | 4 | 1,5 | 0,2 | 32,0 | 14.000 |
Kauçuk Kaplinler seçimi
Bu sayfa yalnızca Kauçuk Kaplinler ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.
Bu aile için 3 kaynak model kaydı bulunur. Tablodaki Ød min, Ød max, D, L, L1, M, Max Açısal Kaçıklık (°), Max Eksenel Kaçıklık (mm), Max Tork (Nm), Max Devir (rpm) alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.
Montaj ve teklif için gerekli bilgiler
Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.
Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.
Kaplin seçiminde iki milin çapını ayrı ayrı bildirin. Aktarılan moment, çalışma devri, mil kaçıklıkları ve montaj mesafesi birlikte değerlendirilir. Kaplinin bağlantı biçimi ve göbek sıkma düzeni, makinedeki sökme ve bakım erişimiyle uyumlu olmalıdır.
Sık sorulan sorular
Hangi modelin ölçüsüne bakmalıyım?
Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.
Teklif için ne göndermeliyim?
Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
