Alt Destekli Miller – CK45
Alt Destekli Miller – CK45 ürün görünümü, teknik verileri ve model seçenekleri.
← Alt Destekli Miller ürün ailelerine dönün
Ürün görselleri

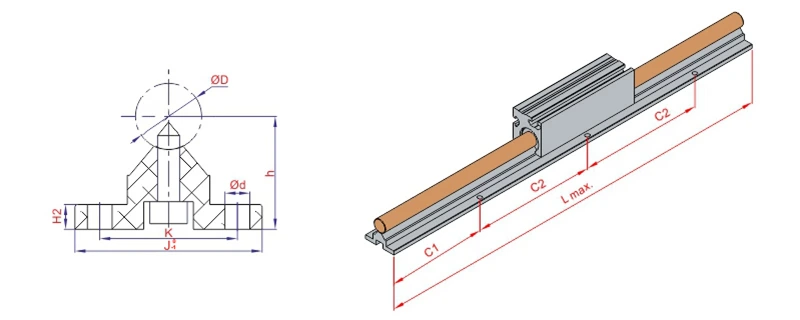

Teknik çizim ve ölçü işaretleri
Teknik tablo ve model seçenekleri
| İleri stok kodu | Stok Adı | L max | ØD | J | K | h | H2 | C1 | C2 | Ød | MxH | Ağırlık (Kg/Mt) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IM-MP-7058-1001 | Mil Alt Destek - Profil + CK45 Mil Ø12 | 6000 | 12 | 34 | 25 | 20,5 | 4,5 | 50 | 100 | 4,5 | - | 1,59 |
| IM-MP-7058-1002 | Mil Alt Destek - Profil + CK45 Mil Ø16 | 6000 | 16 | 40 | 30 | 25 | 5 | 75 | 150 | 5,5 | - | 2,56 |
| IM-MP-7058-1003 | Mil Alt Destek - Profil + CK45 Mil Ø20 | 6000 | 20 | 45 | 30 | 27 | 5 | 75 | 150 | 5,5 | - | 3,5 |
| IM-MP-7058-1004 | Mil Alt Destek - Profil + CK45 Mil Ø25 | 6000 | 25 | 55 | 35 | 33 | 6 | 100 | 200 | 6,6 | - | 5,3 |
| IM-MP-7058-1005 | Mil Alt Destek - Profil + CK45 Mil Ø30 | 6000 | 30 | 60 | 40 | 37 | 7 | 100 | 200 | 6,6 | - | 7,38 |
| IM-MP-7058-1006 | Mil Alt Destek - Profil + CK45 Mil Ø40 | 4000 | 40 | 75 | 55 | 48 | 9 | 100 | 200 | 9 | - | 12,69 |
Alt Destekli Miller – CK45 seçimi
Bu sayfa yalnızca Alt Destekli Miller – CK45 ailesini içerir. Ürün fotoğrafları, yayımlanmış teknik bilgiler ve mevcut model satırları aynı başlık altında incelenir. Başka bir ürün ailesinin benzer görünen ölçüsünü bu ürün için kullanmayın. Tam model adı ve bağlantı ayrıntıları birlikte kontrol edilmelidir.
Bu aile için 6 kaynak model kaydı bulunur. Tablodaki L max, ØD, J, K, h, H2, C1, C2, Ød, MxH, Ağırlık (Kg/Mt) alanları kaynakta yayımlandıkları biçimde gösterilir. Her satır kendi modeline aittir; farklı satırlardan ölçü birleştirilerek sipariş tanımı yapılmamalıdır.
Montaj ve teklif için gerekli bilgiler
Mevcut parçanın tam model kodunu, istenen adedi ve bağlantı yüzeylerinin fotoğraflarını paylaşın. Bir parçanın yerine yenisi seçiliyorsa karşı parçanın ölçülerini de bildirin. Ürünün tek bileşen, takım veya işlenmiş parça olarak istendiğini belirtin. Teknik çizimde gösterilmeyen özel delik, kanal veya işleme detayı varsa ölçülü resim ekleyin.
Teknik tablodaki bir değer boş bırakılmışsa bu alan için ölçü varsayılmamalıdır. Gösterilen ürün fotoğrafı üzerinden ölçek hesabı yapılmaz. Marka ve model farklılıkları sipariş öncesinde kontrol edilir; sayfa anlık stok veya kesin teslim süresi bildirmez.
Alt Destekli Miller grubunda eşleşen parçaların bağlantı biçimi ve kullanım koşulları birlikte değerlendirilir. Ürünün makinedeki konumunu, hareket yönünü ve bakım erişimini açıklayan bir uygulama fotoğrafı teknik değerlendirmenin doğru parçaya odaklanmasını sağlar.
Sık sorulan sorular
Hangi modelin ölçüsüne bakmalıyım?
Talep edeceğiniz tam modelin satırını kullanın. Harfli boyutlar varsa aynı ürünün teknik çizimiyle karşılaştırın; başka bir seri çizimi üzerinden değerlendirme yapmayın.
Teklif için ne göndermeliyim?
Model kodu, adet, mevcut parçanın fotoğrafı ve varsa ölçülü teknik resim yeterli bir başlangıçtır. İletişim sayfasından uygulama bilgilerinizi paylaşabilirsiniz.
