100×100 Triger Kayışlı – Lineer Kompakt Modül

100×100 Triger Kayışlı – Lineer Kompakt Modül, kayış tahrikli doğrusal hareket ihtiyacında kılavuzlama, yük ve montaj bilgileri birlikte değerlendirilerek seçilen bir modeldir.

100×100 kompakt gövde grubu

100×100 Lineer Kompakt Modülün referans konfigürasyonunda 8M 50 kayış ve 395 mm plaka bulunur. Daha büyük bağlantı yüzeyi tek başına her yük durumunun karşılandığını göstermez. Üstüne bağlanan takım veya taşıyıcının ağırlığı kadar kuvvetin etkidiği yön de açıklanmalıdır. Uzun strokta gövde desteklerinin yerleşimi ayrıca ele alınır.

Teknik referans konfigürasyonu

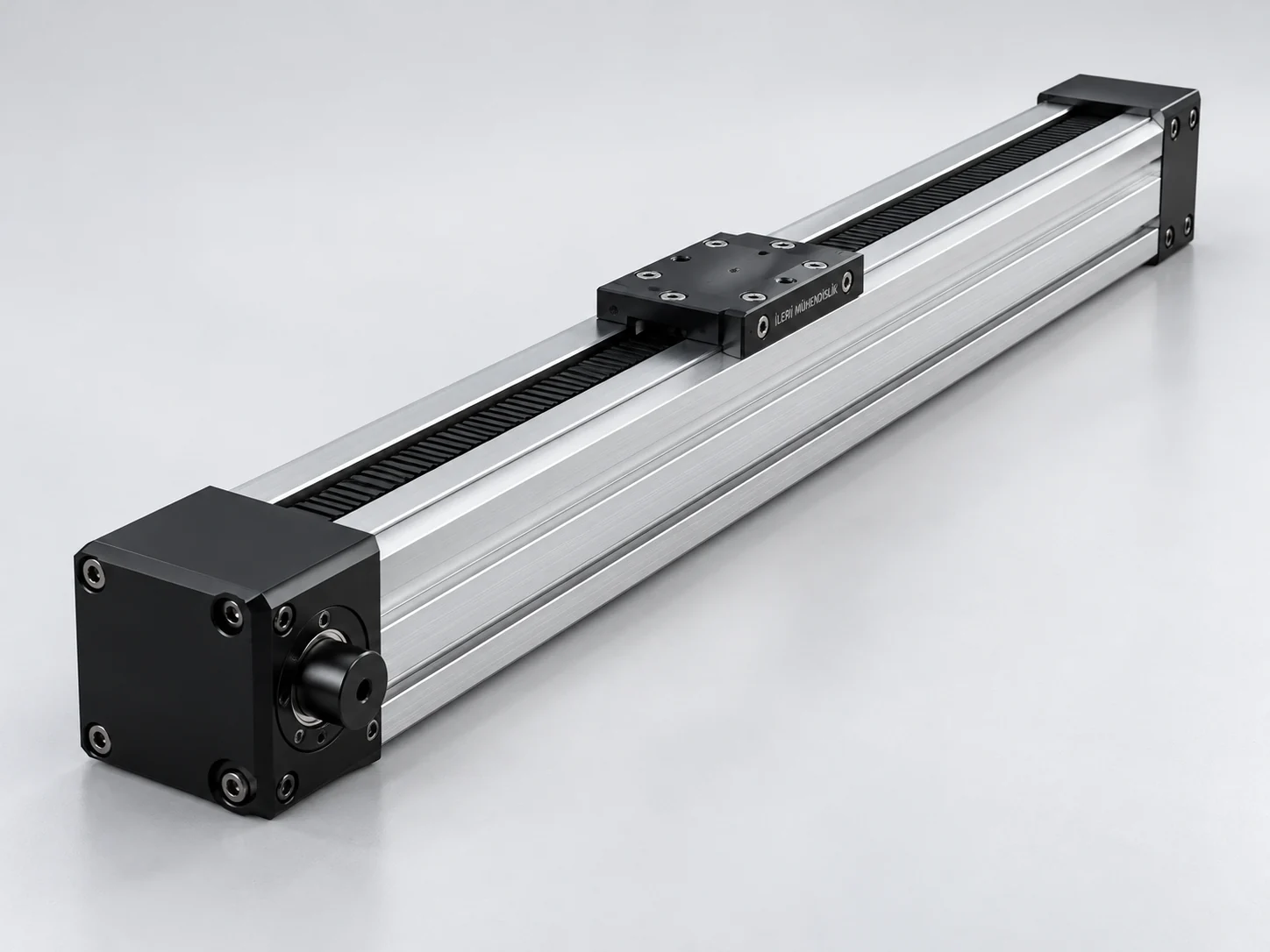

Teknik tablo kaynak katalogdaki belirtilen varyantı anlatır. Görsel temsili bir ürün çalışmasıdır; imalat ve bağlantı ölçüleri teknik çizim üzerinden doğrulanır.

Kayış tahriki nasıl değerlendirilir?

Triger kayış, kasnaklar arasındaki hareketi doğrusal taşıyıcıya aktarır. Bu görev, yükün kılavuzlanmasından farklıdır. Ray veya makaralı yataklama taşıyıcının doğrultusunu belirlerken kayış hareketi üretir. Bir sistemin kayışlı olması tek başına hız, kapasite veya konumlama doğruluğunu açıklamaz. Kayış tanımı, kasnak düzeni, hareketli kütle ve çalışma çevrimi birlikte değerlendirilmelidir. Motor ve sürücü, gövdeden ayrı teslim kalemleri olabilir; bağlantı flanşı ve kaplin gibi parçaların kapsama dahil olduğu teklifte açıkça belirtilir.

Strok ve toplam montaj uzunluğu

Net strok ile modülün dıştan dışa boyu aynı ölçü değildir. Uç tahrik grubu, araba veya plaka uzunluğu ve yaklaşma payları yerleşimi etkiler. Başlangıç ve bitiş konumunu gösteren ölçülü bir çizim, yalnızca toplam profil boyunun yazılmasından daha açıklayıcıdır. Hareketli kablolar, hortumlar ve yan bağlantılar için ayrılan alanı da belirtin. Gövdenin veya plakanın hareket etmesine göre çevrede boş bırakılması gereken bölge değişebilir. İstenen strok, nihai mekanik yapıyla birlikte doğrulanır.

Yük merkezi, hız ve çevrim

Hareketli ağırlığa yalnızca taşınan parça değil, üst tabla, aparat ve bağlantı elemanları da dahildir. Bu kütlenin eksen yüzeyinden uzaklığı moment etkisini değiştirir. Hız hedefiyle birlikte hızlanma, yavaşlama ve bekleme süreleri de açıklanmalıdır. Aynı taşıyıcının arada bir ayarlanması ile gün boyunca sürekli çevrim yapması aynı çalışma koşulu değildir. Referans tablodaki hız, bütün yük ve stroklar için genel bir garanti sayılmaz. Tahrik, kılavuzlama ve kontrol sistemi uygulama üzerinden birlikte seçilir.

Montaj, bakım ve çevre koşulları

Gövdenin bağlandığı ana yapının düzlüğü ve rijitliği hareketin değerlendirilmesinde önemlidir. Montaj hataları yalnızca kayışı daha fazla gerdirerek giderilmeye çalışılmaz. Gergi ve kılavuz ayarları ilgili ürünün teknik yöntemine göre yapılmalıdır. Toz, talaş, nem veya sıvı teması varsa bunları talebe ekleyin. Kapalı bir dış gövde görünümü, tek başına belirli bir koruma sınıfı beyanı değildir. Yağlama, bakım ve gerektiğinde kayış değişimi için erişim alanı bırakılması yerleşimin bir parçasıdır.

Teklif için hangi bilgiler gerekli?

Model adı, adet, net strok, yük, çalışma yönü ve yaklaşık hız hedefini birlikte paylaşın. Üst plakanın bağlantı deliklerini ve yükün merkezini gösteren çizim eklemek yararlıdır. Birden fazla eksen varsa hangi eksenin diğerini taşıdığını belirtin. Mevcut bir sistemin yenilenmesinde kayış tanımı, motor bağlantısı ve dış boylar ayrıca karşılaştırılır. Otomasyonla sinyal alışverişi veya sensör ihtiyacı varsa bunları teslim kapsamına yazın. Nihai marka, varyant ve montaj ölçüleri teknik görüşme ile teklifte netleştirilir.

Hareket alanını birlikte planlayın

Ürünün yükleme ve boşaltma konumları, çevresindeki sabit makine parçalarıyla birlikte çizilmelidir. Bir aparatın yalnızca başlangıç konumunda sığması yeterli değildir; bütün strok boyunca dış konturu kontrol edilir. Operatörün çalışma alanı, bakım kapaklarının açılacağı yön ve kablo taşıyıcının dönüş alanı ayrıca düşünülür. Dikey eksen kullanımı planlanıyorsa enerji kesildiğinde yükün tutulması ayrıca projelendirilir. Kayış tahrikinin kendiliğinden güvenli bir yük kilidi olduğu varsayılmaz. Bu ayrıntılar, mekanik ürün seçimini makinenin bütününden ayırmamayı sağlar.

Sık sorulan sorular

Aynı kesitteki iki model birbirinin yerine kullanılabilir mi?

Kılavuz tipi, kayış, plaka ve montaj düzeni doğrulanmadan eşdeğer kabul edilmez.

Görselden montaj ölçüsü alınabilir mi?

Hayır. Delik yerleri, strok ve tahrik bağlantısı için ilgili teknik çizim gerekir.
