THK SHS Serisi Kafesli Bilyalı Lineer Ray ve Arabalar

Genel makine eksenleri için dört yönde eşit yük düzenli kafesli bilyalı SHS ailesi.

SHS serisine genel bakış

THK SHS serisinde bilyalar, dolaşım sırasında aralarındaki teması düzenleyen bir kafes yapısıyla birlikte çalışır. Seri, dört yönde eşit nominal yük yaklaşımına sahip genel amaçlı lineer kılavuz grubudur. Flanşlı C ve LC, kompakt V ve LV, farklı montaj yüksekliğine sahip R ve LR gövdeleri aynı seri içinde ayrı ayrı değerlendirilir. Bu sayfada kaynak Türkçe katalogda ölçü tablosu bulunan temel modeller listelenir. Her kaydın yanında ilgili çizim çiftine ulaşabileceğiniz bağlantı ve model kodunu hazır taşıyan teklif düğmesi bulunur.

Katalog kapsamı: Türkçe SHS katalog baskısındaki C/LC, V/LV ve R/LR ölçü tabloları. Paslanmaz ve özel sipariş varyantları ayrıca doğrulanır. Kaynak belgeler eski baskılar içerebilir; güncel varyant sipariş öncesi doğrulanır.

Flanşlı ve dar gövdeli araba seçenekleri

C gövdesi ile V gövdesinin aynı nominal boyutta olması, üst tabla deliklerinin aynı yerde bulunduğu anlamına gelmez. Flanş genişliği, cıvata geçişi ve anahtar erişimi tasarım sırasında birlikte ele alınır. Bağlantının üstten veya alttan yapılacağı önceden belirlenmelidir. Dar bir tabla tasarımında yalnızca daha küçük görünen gövdeyi seçmek yeterli olmaz; vidaların diş tutma boyu ve tablanın kenar mesafeleri de değerlendirilir. Mevcut makineye değişim yapılırken yeni bir delik açmadan önce ilgili gövdenin kaynak çizimini inceleyin.

Standart ve uzun gövde karşılaştırması

LC, LV ve LR gibi uzun gövdeli tipler, standart karşılıklarından ayrı ürün satırlarıdır. Gövde uzadığında arabanın hareket zarfı da değişir. Aynı ray üzerinde iki araba bulunuyorsa aralarındaki minimum açıklık ve yağlama bağlantısına erişim önem kazanır. Seçim sırasında yalnızca katalog yük değerini büyütmeye odaklanmayın. Tablanın boyu, taşınan parçanın ağırlık merkezi ve eksenin ivmelenmesi birlikte incelenmelidir. Var olan bir sistemde uzun arabaya geçmek, ray boyunun ve kullanılabilir stroğun yeniden kontrol edilmesini gerektirebilir.

Otomasyon eksenine yerleştirme

Montaj fikstürü, besleme ünitesi veya hareketli çalışma tablası tasarlarken SHS rayları taşıyacak yüzeyleri önce tanımlayın. Rayların bağlandığı şase ile üstteki hareketli plakanın davranışı, eksenin toplam sonuçlarını etkiler. İki paralel ray üzerinde çalışan arabalar için raylar arası açıklığı ve araba merkezleri arasındaki mesafeyi çizimde gösterin. Tahrik elemanının kuvvet uyguladığı konumun ray düzlemine uzaklığını da belirtin. Sistem üzerine sonradan eklenecek aparatların kütlesi, bağlantıları ve kablo taşıyıcısı ilk değerlendirmeye dahil edilmelidir.

Orijinal teknik çizimler ve ölçü tabloları

Tablo iki sayfaya yayıldığında çizim bağlantısı her iki sayfayı birlikte açar. Görsele tıklayarak büyütebilir veya aynı bölümü PDF içinde inceleyebilirsiniz.

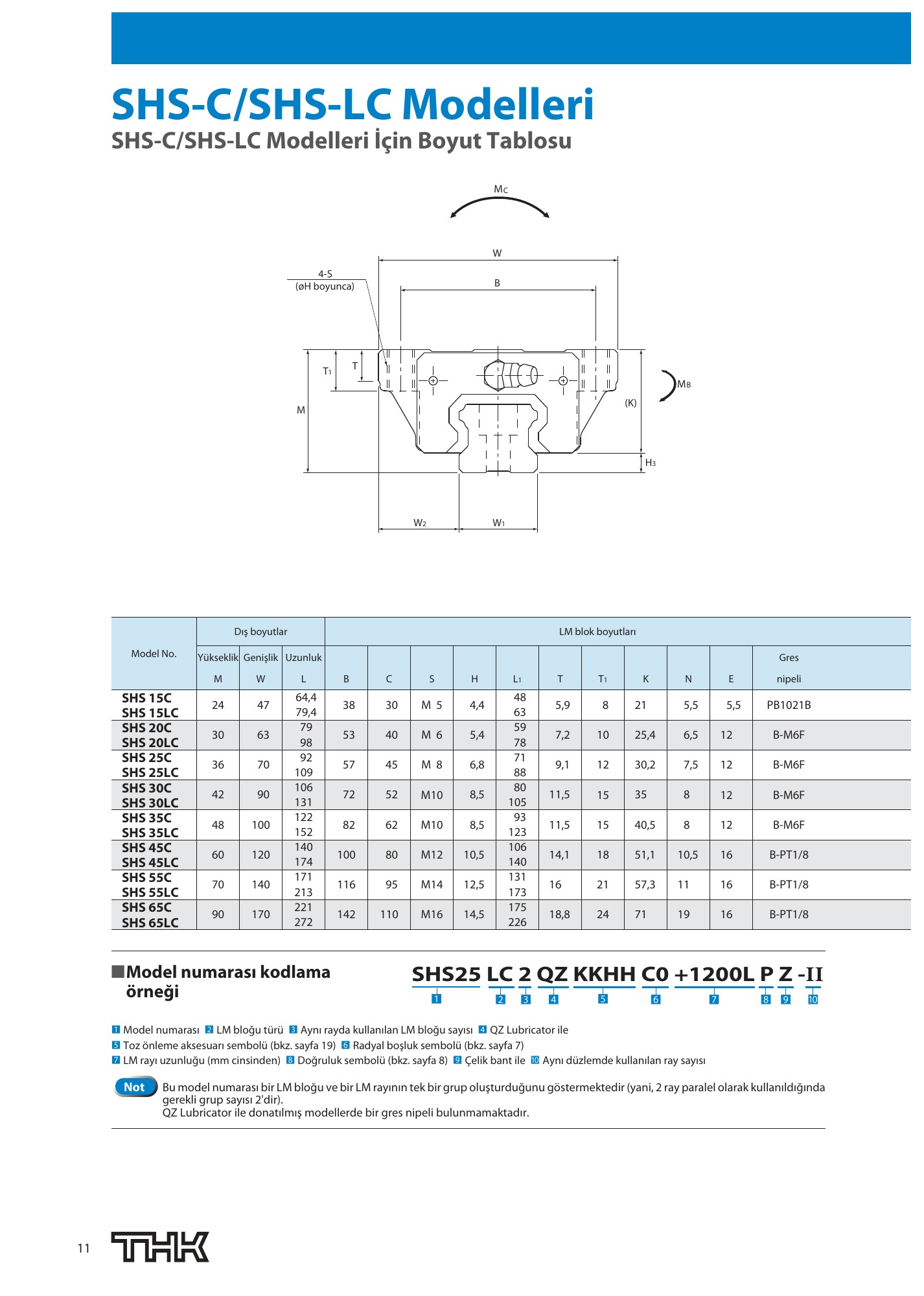

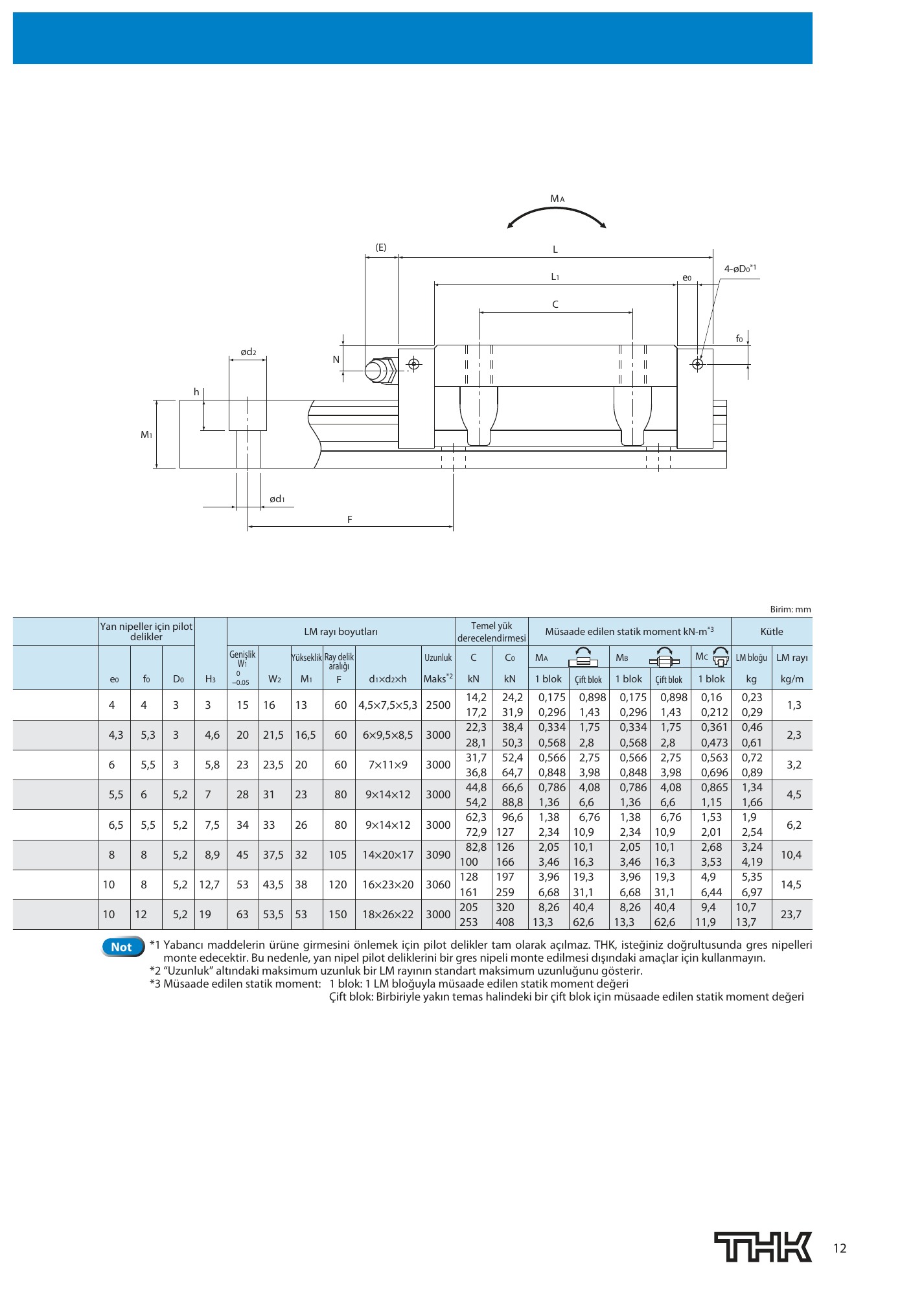

SHS ölçü ve yük tabloları · PDF sayfa 12–13

SHS ölçü ve yük tabloları · PDF sayfa 14–15

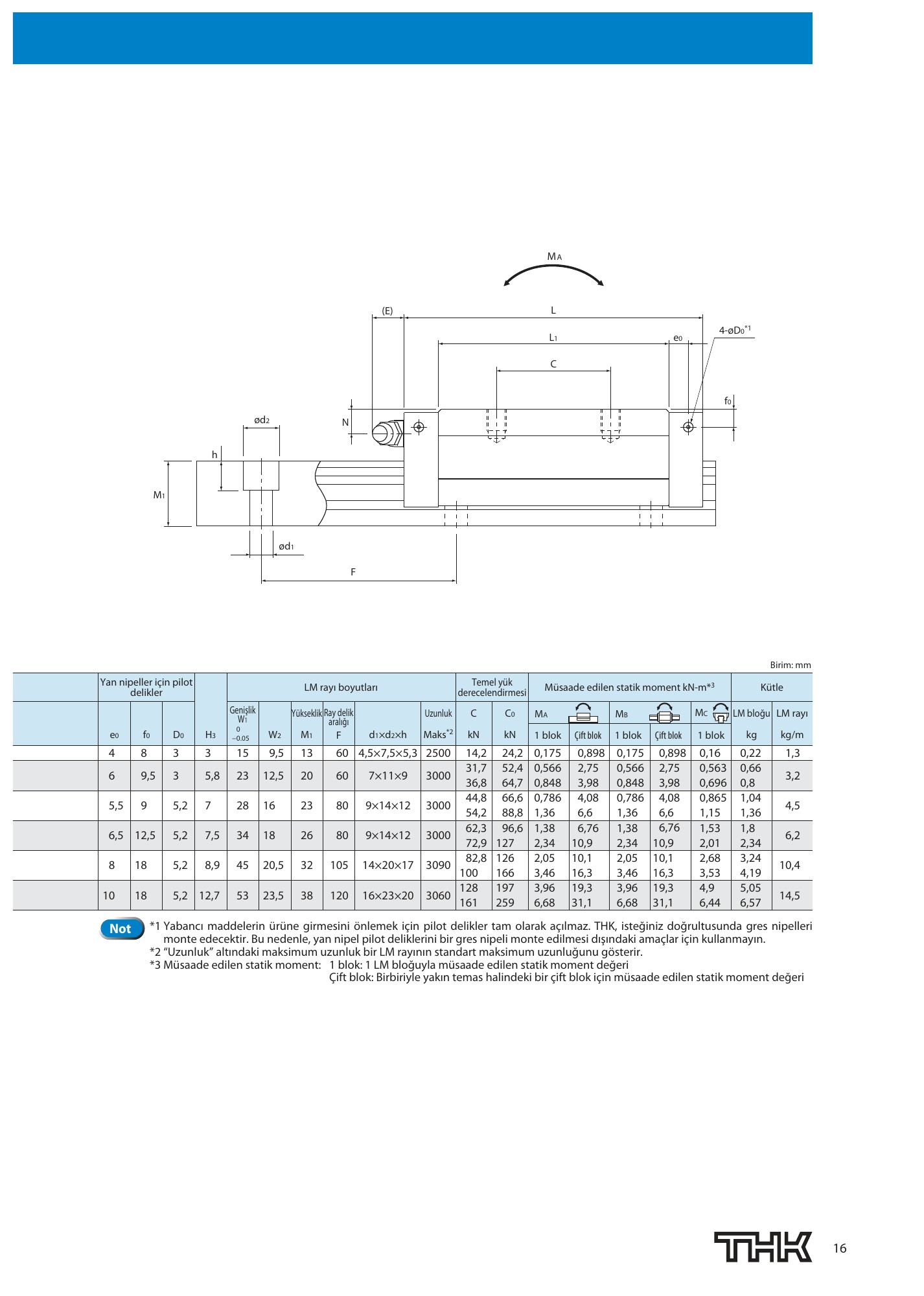

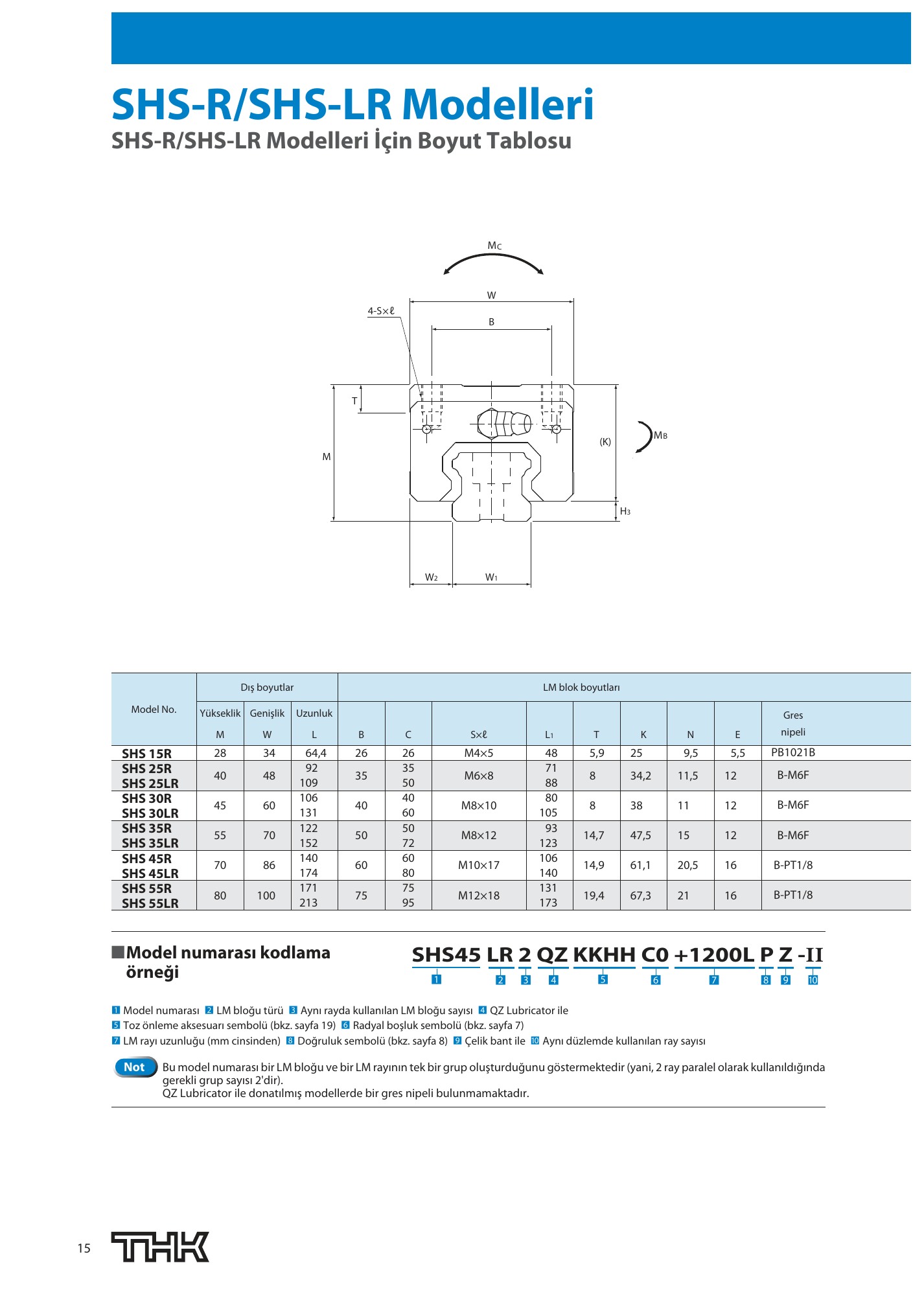

SHS ölçü ve yük tabloları · PDF sayfa 16–17

Yağlama ve çevre koşulları

Kafesli yapı bakım düzeninin göz ardı edilebileceği anlamına gelmez. Yağlayıcı seçimi ve kontrol aralığı; strok, çevrim, sıcaklık, toz ve sıvı temasına göre ele alınır. Makineye yağlama hattı çekilecekse nipelin konumu ile hortumun hareket zarfını inceleyin. Kısa strokta çalışan bir mekanizma ile uzun mesafe kat eden bir eksen aynı koşullarda değerlendirilmez. Kesme sıvısı, talaş veya ince toz varsa yalnızca standart keçenin adına bakmak yerine gerekli koruma aksesuarını uygulamaya göre belirleyin.

Tam sipariş tanımını hazırlama

SHS25C gibi temel bir kod, her sipariş seçeneğini tek başına açıklamaz. Ön yük, doğruluk, sızdırmazlık ve ray boyu gibi ek tanımlar ayrıca belirlenir. Aynı boyut ailesinin HSR veya başka marka ürünle doğrudan uyumlu olduğunu varsaymayın. Montaj yüksekliği, ray kesiti ve eşleştirme koşullarını birlikte doğrulayın. Kaynak katalogdaki sayılar yeniden yazılmadan teknik sayfa görüntüsünde sunulmuştur. İlgili şekli büyüterek ölçü harflerini, birimleri ve dipnotları birlikte okuyabilir; yerel PDF bağlantısından sayfanın tamamını açabilirsiniz.

Sık sorulan sorular

SHS ile HSR arasında doğrudan değişim yapılır mı?

Boyut benzerliği tek başına yeterli değildir. Tam model, ray uyumu ve montaj koşulları ayrıca doğrulanmalıdır.

SHS15LR neden listede yok?

Model listesi varsayımsal boyut ve gövde kombinasyonlarıyla üretilmedi. Yalnızca kaynak teknik tablolarda ayrı satırı bulunan kodlar eklendi.
