THK HSR Serisi Lineer Ray ve Arabalar

Dört yönde eşit yük düzenine sahip, tam bilyalı HSR lineer kılavuz ailesi.

HSR serisine genel bakış

THK HSR serisi, makine ekseninde hareket eden tablanın ray boyunca kılavuzlanması için kullanılan tam bilyalı lineer ray ve araba ailesidir. Dört yönde eşit nominal yük düzeni, farklı montaj yönlerinin değerlendirilmesine olanak verir. Bu sayfanın model listesi, genel katalogdaki R, RM, LR ve LRM temel araba kodlarıyla sınırlandırılmıştır. Küçük boyutlu RM modelleri ayrı teknik sayfada gösterilir. Aynı HSR adını taşıyan farklı gövde biçimleri ve katalog baskıları bulunduğundan, arabanın yalnızca dış görünüşüne bakılarak sipariş verilmemelidir.

Katalog kapsamı: Genel Katalog 513E HSR bölümünden seçilmiş R/RM/LR/LRM kayıtları. CT sınıfı ve diğer HSR gövdeleri bu model listesine dahil değildir. Kaynak belgeler eski baskılar içerebilir; güncel varyant sipariş öncesi doğrulanır.

R ve LR gövde seçimi

R grubuyla uzun gövdeli LR grubunu karşılaştırırken toplam araba uzunluğu ve bağlantı delikleri birlikte incelenir. Uzun araba kullanmak hareketli tablaya ayrılan alanı, stroğun uç noktalarını ve yağlama erişimini değiştirebilir. Eski bir makinede değişim yapılacaksa hareket sonunda arabanın yaklaşacağı mekanik parçaları ölçün. Montaj yüksekliği ve üst tablanın delik düzeni aynı kontrol listesinde bulunsun. RM veya LRM gibi malzeme varyantı bildiren kodları, standart gövdenin sonuna kendiliğinden eklemeyin; ilgili kodun katalogda bulunması ve tedarik tanımının doğrulanması gerekir.

Mevcut makinede parça değiştirme

Sökülen arabanın üzerindeki tam yazıyı, ray etiketini ve montajın genel görünümünü fotoğraflayın. Yağ ve kir nedeniyle okunamayan işaretleri tahmin ederek tamamlamayın. Özellikle daha önce revizyon görmüş makinelerde üst tabla sonradan delinmiş veya ara plaka eklenmiş olabilir. Yalnızca parçanın nominal boyutunu bilmek bu farkları göstermez. Kullanılacak ray eski kalacaksa yüzey hasarı, aşınma izleri ve eşleştirme durumu da değerlendirilmelidir. Hasarlı bir raya yeni araba takılması, beklenen hareket kalitesini tek başına geri getirmeyebilir.

Ray yerleşimi ve hareket mesafesi

Rayın toplam uzunluğu ile kullanılabilir strok aynı ölçü değildir. Araba boyu, aynı raydaki araba sayısı, iki araba arasındaki açıklık ve uçlardaki durdurucu mesafeleri strok hesabında yer alır. Ray üzerinde ilk ve son montaj deliğinin konumunu ayrıca belirtin. Paralel iki raylı sistemde raylar arası mesafe ile tablanın bağlantı noktalarını çizimde gösterin. Yük merkezi rayların dışına taşıyorsa sadece kütle bilgisiyle seçim yapmak yerine oluşan momentleri de incelemek gerekir. Bu bilgiler teklifin uygulamaya uygun hazırlanmasına yardımcı olur.

Orijinal teknik çizimler ve ölçü tabloları

Tablo iki sayfaya yayıldığında çizim bağlantısı her iki sayfayı birlikte açar. Görsele tıklayarak büyütebilir veya aynı bölümü PDF içinde inceleyebilirsiniz.

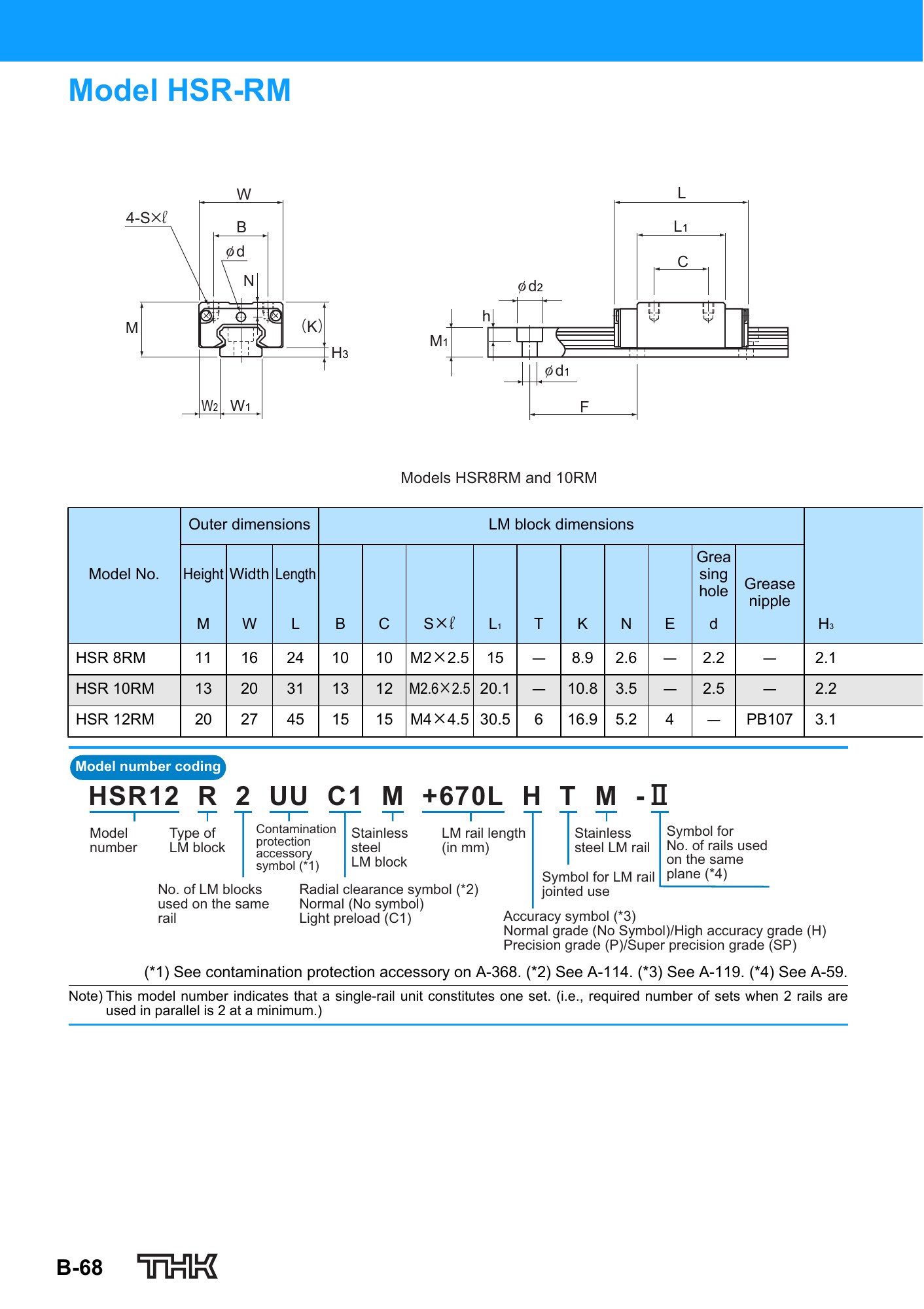

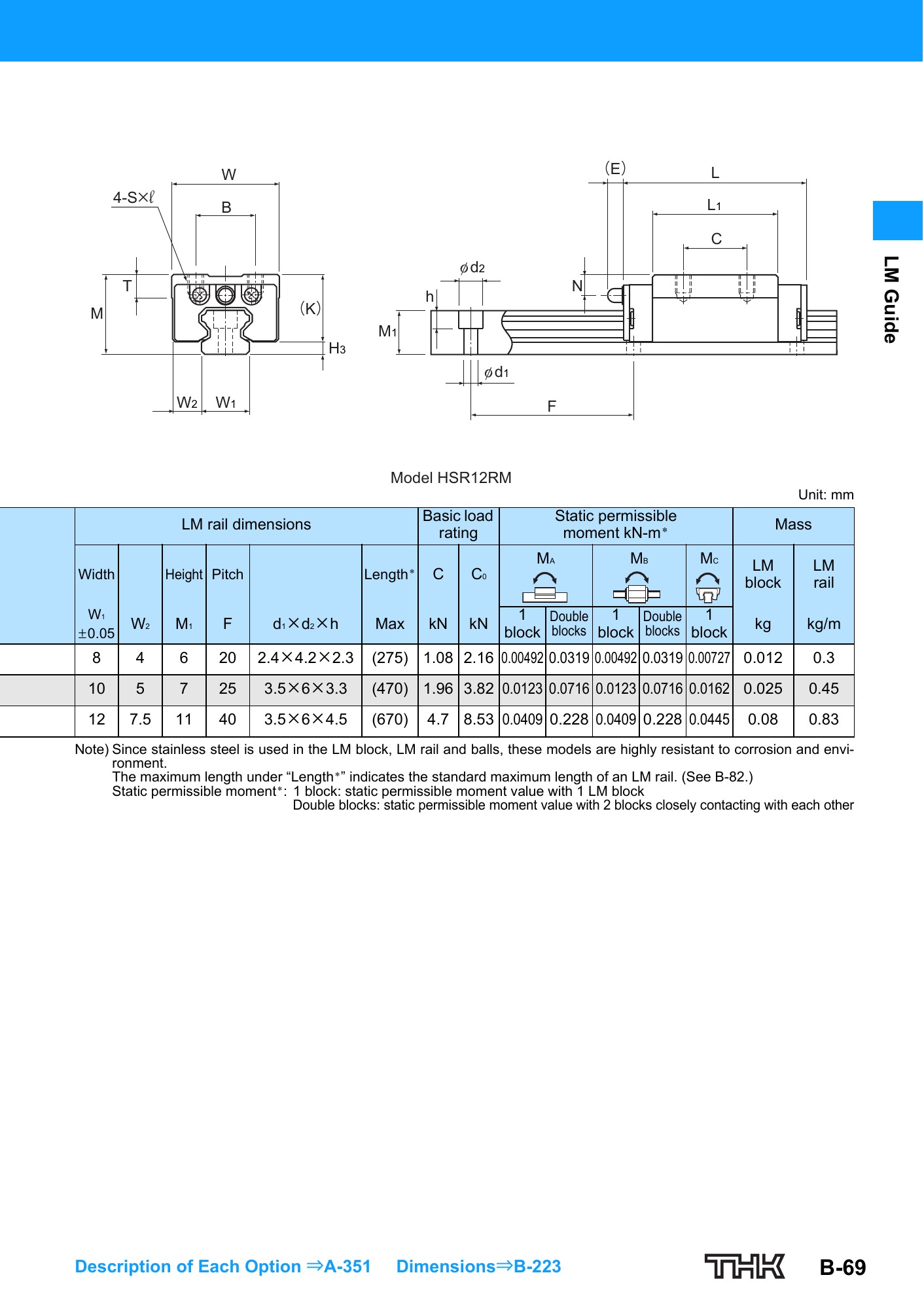

HSR ölçü ve yük tabloları · PDF sayfa 16–17

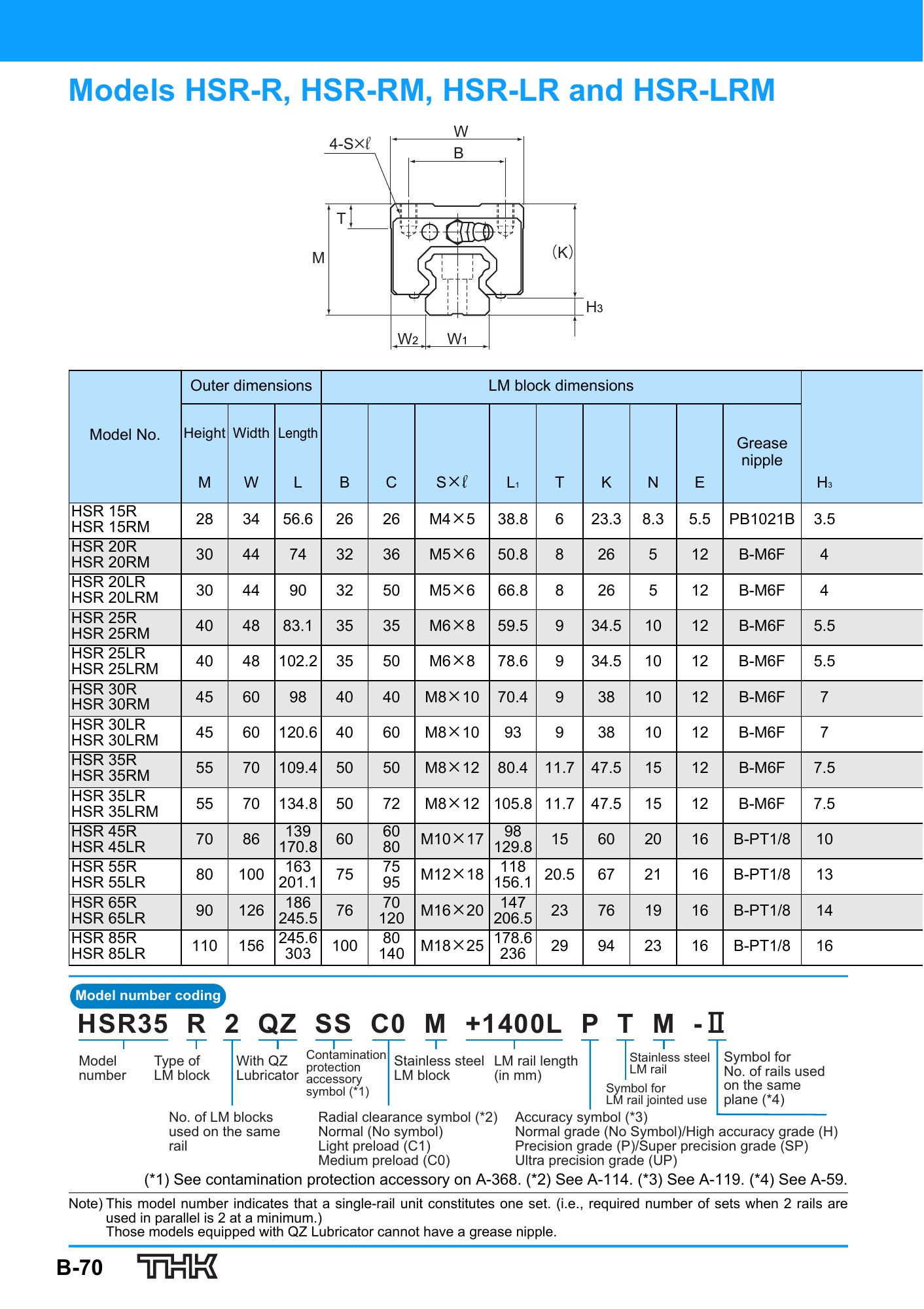

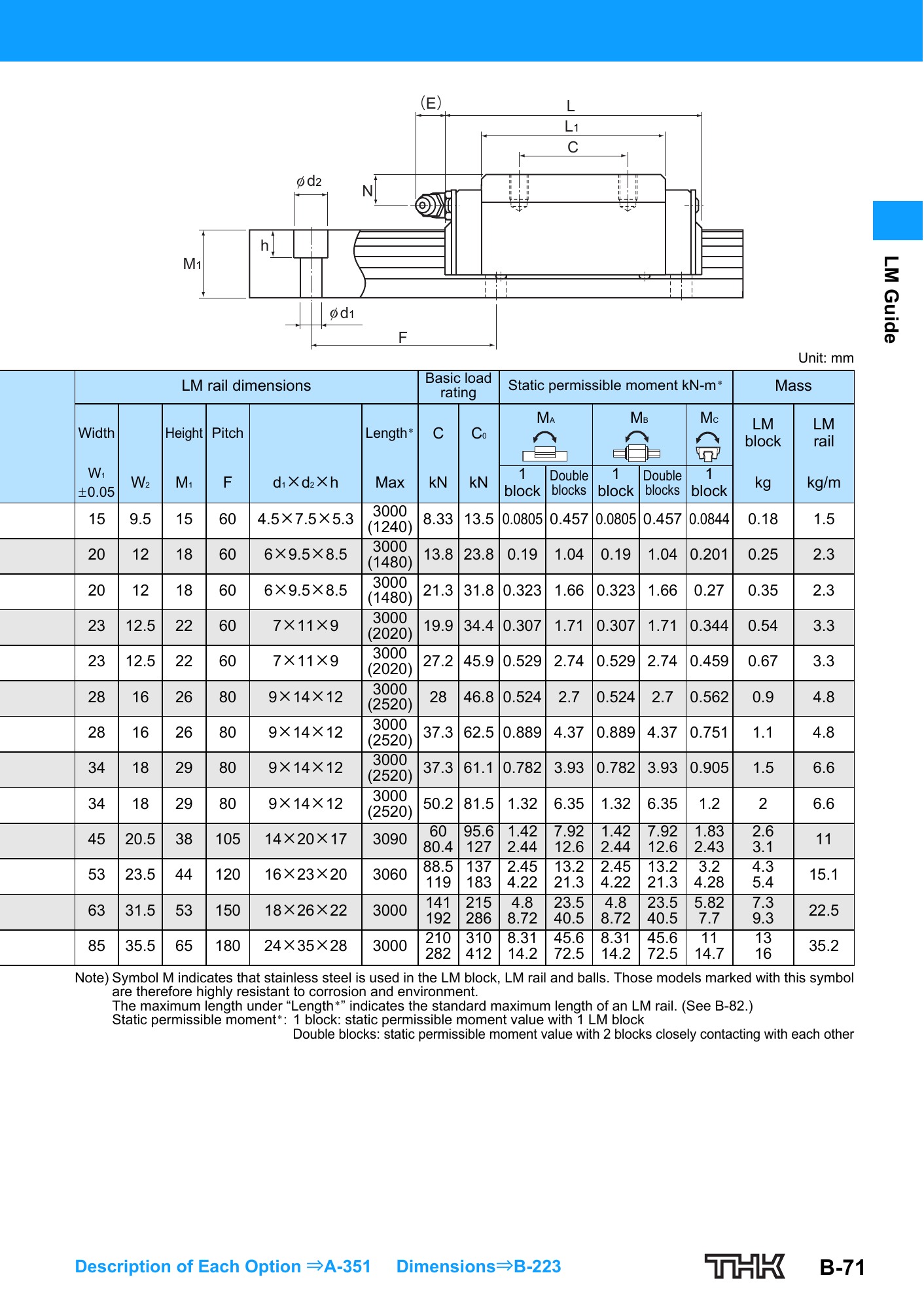

HSR ölçü ve yük tabloları · PDF sayfa 18–19

Katalogdaki ölçüleri kontrol etme

Aşağıdaki büyütülebilen teknik sayfalarda gövde kesiti, bağlantı delikleri, ray ölçüleri ve yük tabloları orijinal biçimleriyle bulunur. Birinci sayfadaki çizim ve ölçü harfleri, onu izleyen tablodaki başlıklarla birlikte okunmalıdır. Boyut sınıfındaki sayı doğrudan bütün parçanın genişliği değildir. Katalogdaki temel modelin yanında sızdırmazlık, ön yük, doğruluk ve ray uzunluğunu belirten ekler bulunabilir. Buradaki listede yer almayan özel bir kod için mevcut parçanın fotoğrafını paylaşarak ayrıca bilgi isteyebilirsiniz.

CT sınıfı ile standart HSR ayrımı

Kaynak genel katalog HSR ailesinin birden fazla tipini içerir. Özellikle ekonomik CT sınıfına ait tablolar standart R ve LR tablosunun yerine kullanılmaz. Bu sayfanın aranabilir kayıtları CT tablosundan alınmamıştır; her satır kendi standart ölçü sayfasına bağlanır. Genel katalog bölümündeki diğer sayfaları incelerken başlıktaki tip ve sınıf tanımını koruyun. Yeni nesil X kodlarıyla eski baskıdaki kodların eşleştirilmesi de yalnızca isim benzerliğine göre yapılmaz. Güncel karşılığı teklif aşamasında üretici bilgisi üzerinden doğrulanır.

Sık sorulan sorular

HSR20R ile HSR20LR aynı mıdır?

Aynı boyut ailesinde olsalar da gövde uzunluğu ve ilgili teknik veriler farklı olabilir. Montaj çizimi ile model satırını birlikte kontrol edin.

Listede olmayan HSR modeli istenebilir mi?

Evet. Bu ilk kapsam R/RM/LR/LRM gruplarını içerir. Diğer HSR gövdeleri ve güncel kodlar için tam işaretlemeyle bilgi isteyin.
