80×80 (A) Sigma Profil — 5915
80×80 (A) Sigma Profil, 5915 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 4.821 kg/m, kesit alanı 1778.79 mm² olarak katalogda yer alır.
Kesit koduna göre şase seçimi
80×80 profilde kanal ve iç boşluk düzeni, aynı dış ölçü içindeki seçenekleri ayırır. Şaseye bağlanan ekipmanın yükü ve bağlantı aralıkları, kodun teknik verileriyle birlikte değerlendirilmelidir.

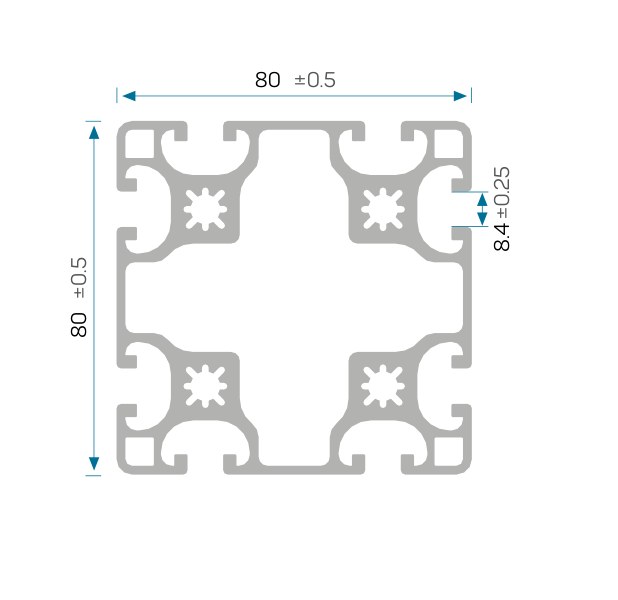

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 5915 |
| Kesit adı | 80×80 (A) |
| Kanal | 8 mm |
| Birim ağırlık | 4.821 kg/m |
| Kesit alanı | 1778.79 mm² |
| Ix | 123.558 cm⁴ |
| Iy | 123.558 cm⁴ |
| Wx | 30.890 cm³ |
| Wy | 30.890 cm³ |
5915 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 27.
