40×80 (A) Sigma Profil — 2094
40×80 (A) Sigma Profil, 2094 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 3.079 kg/m, kesit alanı 1136.27 mm² olarak katalogda yer alır.
İki eksenli rijitlik değerlendirmesi
40×80 kesit döndürüldüğünde yükün etkidiği eksen de değişir. Atalet değerleri, teknik çizimdeki eksen yönleriyle birlikte okunmalı; uzun yüzün kullanımı montaj planında gösterilmelidir.

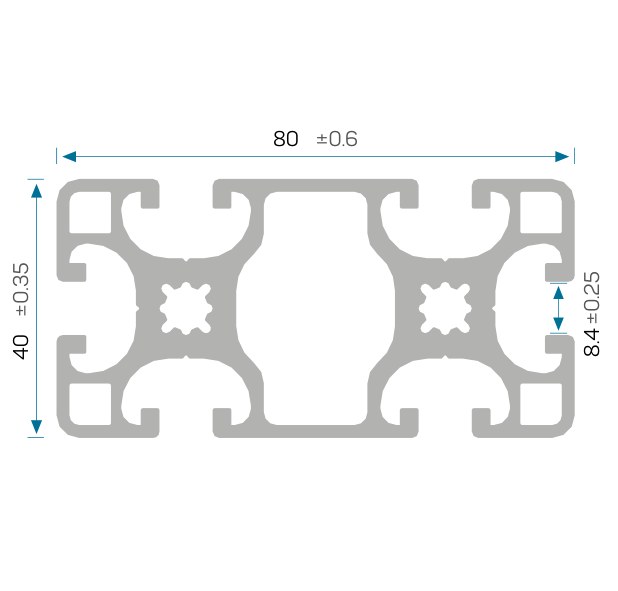

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 2094 |
| Kesit adı | 40×80 (A) |
| Kanal | 8 mm |
| Birim ağırlık | 3.079 kg/m |
| Kesit alanı | 1136.27 mm² |
| Ix | 17.390 cm⁴ |
| Iy | 70.933 cm⁴ |
| Wx | 8.695 cm³ |
| Wy | 17.733 cm³ |
2094 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 26.
