40×40 (H) Sigma Profil — 7974
40×40 (H) Sigma Profil, 7974 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.135 kg/m, kesit alanı 419 mm² olarak katalogda yer alır.
Kare kesitte kanal serisi ayrımı
40×40 profillerde aynı dış ölçü farklı kanal ve iç kesit seçenekleriyle sunulur. Mevcut bir şaseye ek yapılırken ürün kodunu belirlemek, yalnızca dış ölçüyü eşleştirmekten daha ayrıntılı bir seçim sağlar.

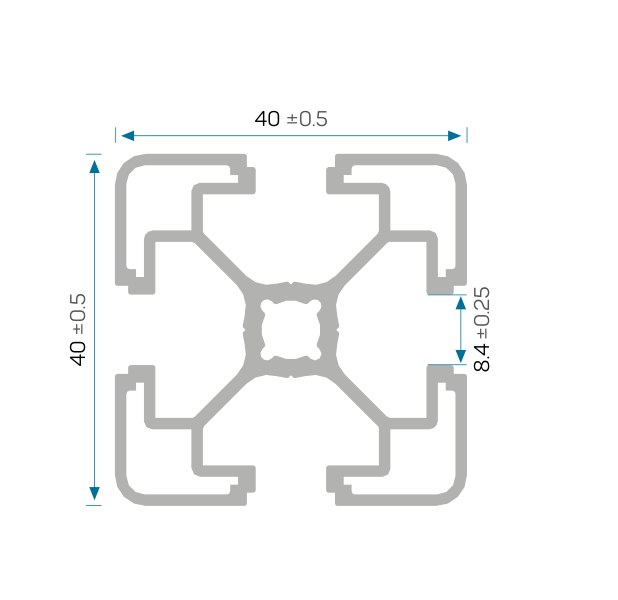

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7974 |
| Kesit adı | 40×40 (H) |
| Kanal | 8 mm |
| Birim ağırlık | 1.135 kg/m |
| Kesit alanı | 419 mm² |
| Ix | 6.678 cm⁴ |
| Iy | 6.678 cm⁴ |
| Wx | 3.339 cm³ |
| Wy | 3.339 cm³ |
7974 kodunun montaj notları
H varyantı için verilen değerler bu koda aittir. Daha farklı kesitli bir profilden geçiş yapılırken aynı dış ölçünün korunması, bağlantı ve yük değerlendirmesinin aynı kalacağı anlamına gelmez.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 25.
