40×40 (A) Sigma Profil — 1915
40×40 (A) Sigma Profil, 1915 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.775 kg/m, kesit alanı 655.08 mm² olarak katalogda yer alır.
Kare kesitte kanal serisi ayrımı
40×40 profillerde aynı dış ölçü farklı kanal ve iç kesit seçenekleriyle sunulur. Mevcut bir şaseye ek yapılırken ürün kodunu belirlemek, yalnızca dış ölçüyü eşleştirmekten daha ayrıntılı bir seçim sağlar.

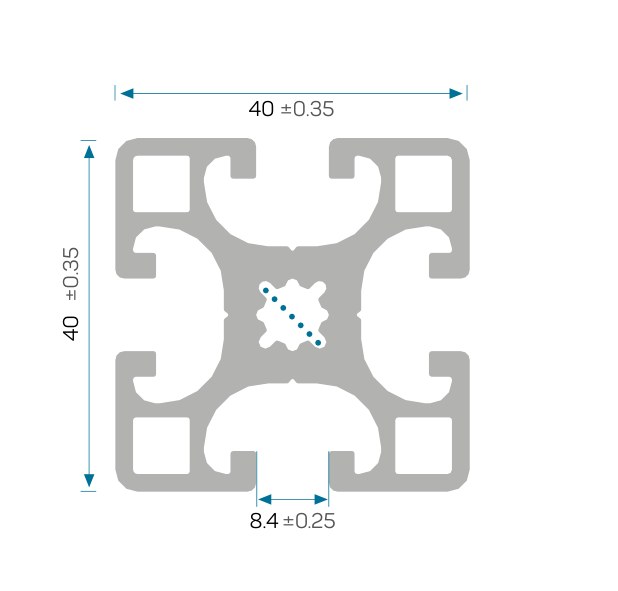

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 1915 |
| Kesit adı | 40×40 (A) |
| Kanal | 8 mm |
| Birim ağırlık | 1.775 kg/m |
| Kesit alanı | 655.08 mm² |
| Ix | 9.589 cm⁴ |
| Iy | 9.589 cm⁴ |
| Wx | 4.795 cm³ |
| Wy | 4.795 cm³ |
1915 kodunun montaj notları
A varyantının et ve iç boşluk yapısı kesit çiziminde gösterilir. Birleşimde kullanılan somun, köşe bağlantısı ve uç işlemleri kanal serisiyle birlikte ele alınmalıdır.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 25.
