35×35 Sigma Profil — 7973
35×35 Sigma Profil, 7973 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.029 kg/m, kesit alanı 379.87 mm² olarak katalogda yer alır.
Ara ölçülü kesit seçimi
35×35 dış ölçüdeki profil, mevcut bir konstrüksiyona eklenecekse komşu parçaların eksenleriyle karşılaştırılır. Dış yüzeyin hizalanması için köşe ve plaka kalınlıkları da hesaba katılır.

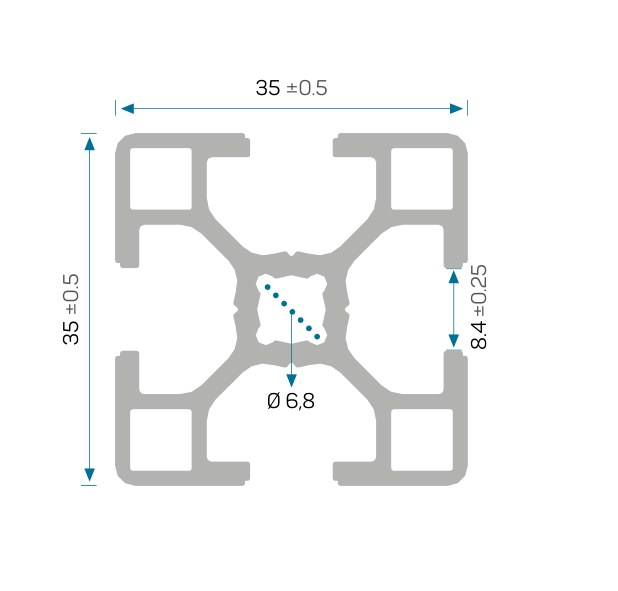

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7973 |
| Kesit adı | 35×35 |
| Kanal | 8 mm |
| Birim ağırlık | 1.029 kg/m |
| Kesit alanı | 379.87 mm² |
| Ix | 4.704 cm⁴ |
| Iy | 4.704 cm⁴ |
| Wx | 2.688 cm³ |
| Wy | 2.688 cm³ |
7973 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 24.
