30×90 Sigma Profil — 7318
30×90 Sigma Profil, 7318 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 2.145 kg/m, kesit alanı 791.47 mm² olarak katalogda yer alır.
Geniş yüzün kullanımı
30×90 kesit, dar ve geniş yüzlerde farklı bağlantı alanları sunar. Yüzeye oturan plaka veya tablanın ölçüsü kadar, profilin destekleneceği noktalar da belirlenmelidir.

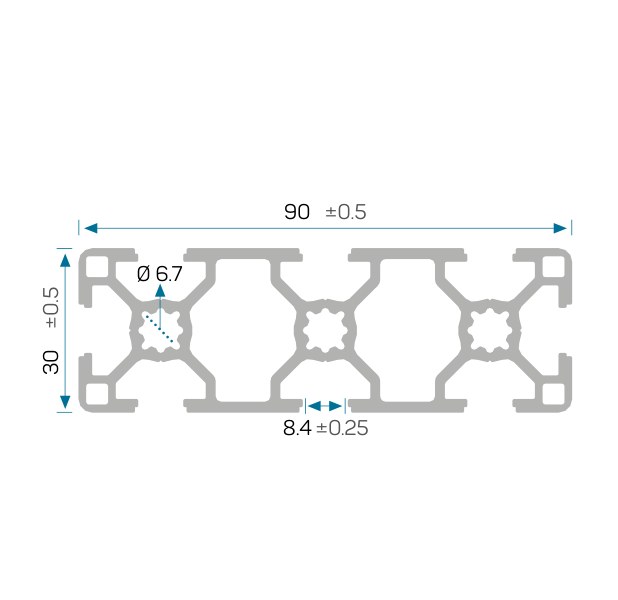

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7318 |
| Kesit adı | 30×90 |
| Kanal | 8 mm |
| Birim ağırlık | 2.145 kg/m |
| Kesit alanı | 791.47 mm² |
| Ix | 7.772 cm⁴ |
| Iy | 61.018 cm⁴ |
| Wx | 5.181 cm³ |
| Wy | 13.559 cm³ |
7318 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 23.
