30×60 Sigma Profil — 7267
30×60 Sigma Profil, 7267 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 1.516 kg/m, kesit alanı 559.52 mm² olarak katalogda yer alır.
Uzun yüz üzerinde montaj
30×60 dikdörtgen kesit, uzun yüz boyunca kurulacak bağlantıların yerleşimini etkiler. Üstüne bağlanan ekipmanın cıvata merkezleriyle profil kanallarını aynı çizimde karşılaştırın.

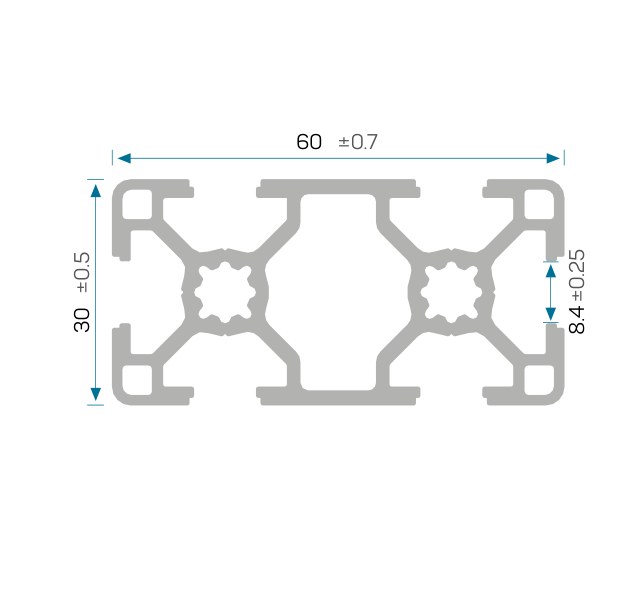

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7267 |
| Kesit adı | 30×60 |
| Kanal | 8 mm |
| Birim ağırlık | 1.516 kg/m |
| Kesit alanı | 559.52 mm² |
| Ix | 5.324 cm⁴ |
| Iy | 19.789 cm⁴ |
| Wx | 3.549 cm³ |
| Wy | 6.596 cm³ |
7267 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 22.
