30×30×R Sigma Profil — 7317
30×30×R Sigma Profil, 7317 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.693 kg/m, kesit alanı 255.75 mm² olarak katalogda yer alır.
Modüler çerçevenin birleşimleri
30×30 profil ile kurulan çerçevede dikmelerin ve yatay parçaların birleşim biçimi kesim boylarını etkiler. Bir parçanın diğerine alından mı yandan mı bağlanacağı çizimde belirtilmelidir.

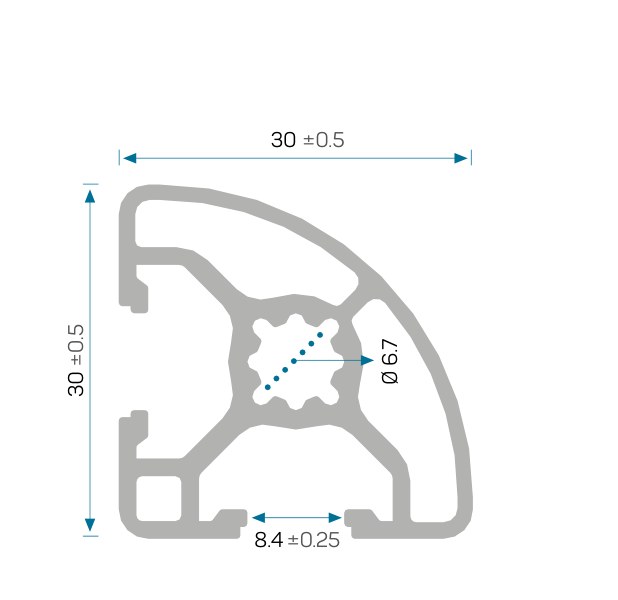

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7317 |
| Kesit adı | 30×30×R |
| Kanal | 8 mm |
| Birim ağırlık | 0.693 kg/m |
| Kesit alanı | 255.75 mm² |
| Ix | 2.361 cm⁴ |
| Iy | 1.576 cm⁴ |
| Wx | 1.574 cm³ |
| Wy | 1.051 cm³ |
7317 kodunun montaj notları
Radyüslü dış köşenin konumu, kapı ve panel birleşimleriyle birlikte değerlendirilir. Profilin hangi yöne bakacağı kesim listesiyle birlikte montaj çiziminde de gösterilmelidir.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 22.
