30×30×3K Sigma Profil — 10194
30×30×3K Sigma Profil, 10194 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.872 kg/m, kesit alanı 321.7 mm² olarak katalogda yer alır.
Modüler çerçevenin birleşimleri
30×30 profil ile kurulan çerçevede dikmelerin ve yatay parçaların birleşim biçimi kesim boylarını etkiler. Bir parçanın diğerine alından mı yandan mı bağlanacağı çizimde belirtilmelidir.

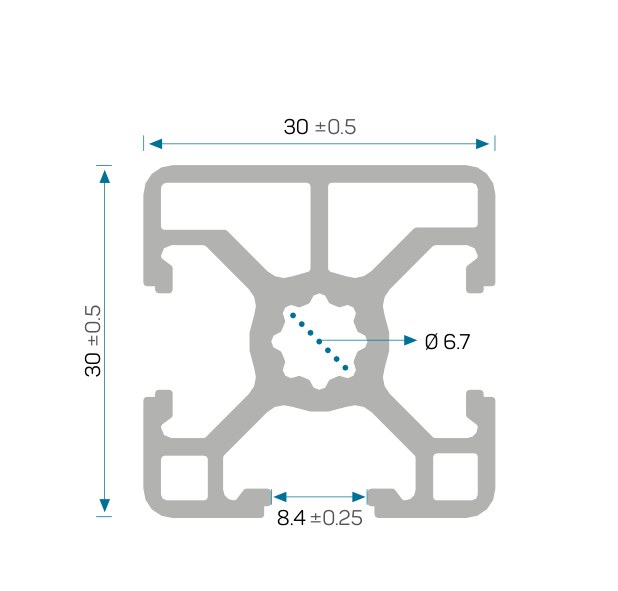

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10194 |
| Kesit adı | 30×30×3K |
| Kanal | 8 mm |
| Birim ağırlık | 0.872 kg/m |
| Kesit alanı | 321.7 mm² |
| Ix | 2.873 cm⁴ |
| Iy | 2.631 cm⁴ |
| Wx | 1.915 cm³ |
| Wy | 1.754 cm³ |
10194 kodunun montaj notları
Kapalı yüzeyli kesitte aksesuar bağlanabilecek yönler kesit çiziminden incelenir. Dış görünüş için ayrılan kapalı yüz ile somun yerleştirilecek kanal, konstrüksiyon planında birbirinden ayrılır.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 21.
