30×30×2K Sigma Profil — 12373
30×30×2K Sigma Profil, 12373 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.918 kg/m, kesit alanı 338,84 mm² olarak katalogda yer alır.
Modüler çerçevenin birleşimleri
30×30 profil ile kurulan çerçevede dikmelerin ve yatay parçaların birleşim biçimi kesim boylarını etkiler. Bir parçanın diğerine alından mı yandan mı bağlanacağı çizimde belirtilmelidir.

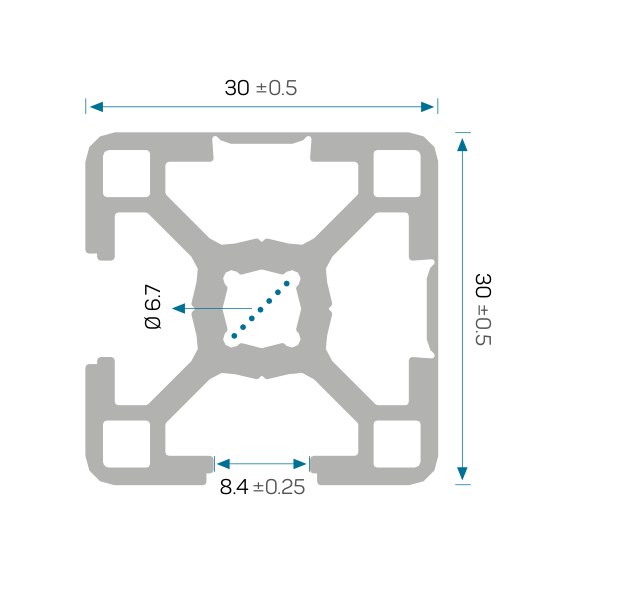

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 12373 |
| Kesit adı | 30×30×2K |
| Kanal | 8 mm |
| Birim ağırlık | 0.918 kg/m |
| Kesit alanı | 338,84 mm² |
| Ix | 2.985 cm⁴ |
| Iy | 2.977 cm⁴ |
| Wx | 1.990 cm³ |
| Wy | 1.985 cm³ |
12373 kodunun montaj notları
Kapalı yüzeyli kesitte aksesuar bağlanabilecek yönler kesit çiziminden incelenir. Dış görünüş için ayrılan kapalı yüz ile somun yerleştirilecek kanal, konstrüksiyon planında birbirinden ayrılır.
Detay sayfasındaki alan birimi ile özet tablo farklıdır. Burada özet tablodaki mm² birimi kullanılmıştır; sipariş öncesi üreticiyle doğrulayın.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 21.
