30×30 Sigma Profil — 6192
30×30 Sigma Profil, 6192 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.882 kg/m, kesit alanı 325.64 mm² olarak katalogda yer alır.
Modüler çerçevenin birleşimleri
30×30 profil ile kurulan çerçevede dikmelerin ve yatay parçaların birleşim biçimi kesim boylarını etkiler. Bir parçanın diğerine alından mı yandan mı bağlanacağı çizimde belirtilmelidir.

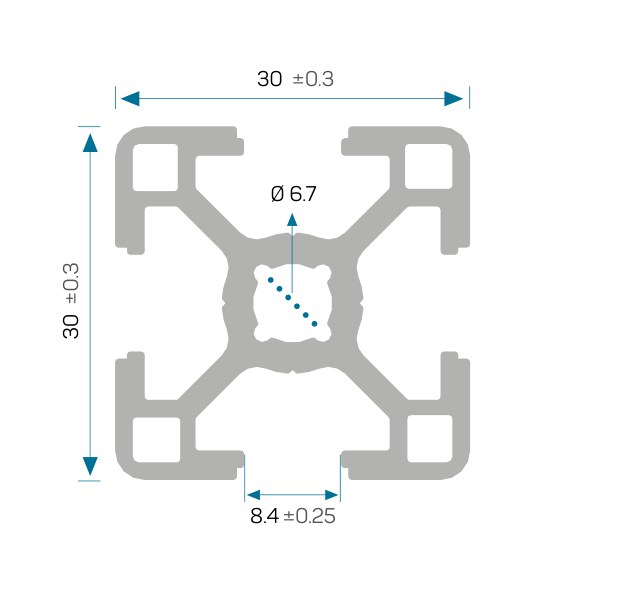

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 6192 |
| Kesit adı | 30×30 |
| Kanal | 8 mm |
| Birim ağırlık | 0.882 kg/m |
| Kesit alanı | 325.64 mm² |
| Ix | 2.843 cm⁴ |
| Iy | 2.843 cm⁴ |
| Wx | 1.895 cm³ |
| Wy | 1.895 cm³ |
6192 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 20.
