20×40 Sigma Profil — 7419
20×40 Sigma Profil, 7419 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.713 kg/m, kesit alanı 263.12 mm² olarak katalogda yer alır.
Dikdörtgen kesitin yönü
20×40 kesitte uzun yüzün hangi doğrultuda kullanılacağı, montaj yüzeyini ve destek davranışını değiştirir. Çizimde yalnızca boyu değil profilin döndürülme yönünü de gösterin.

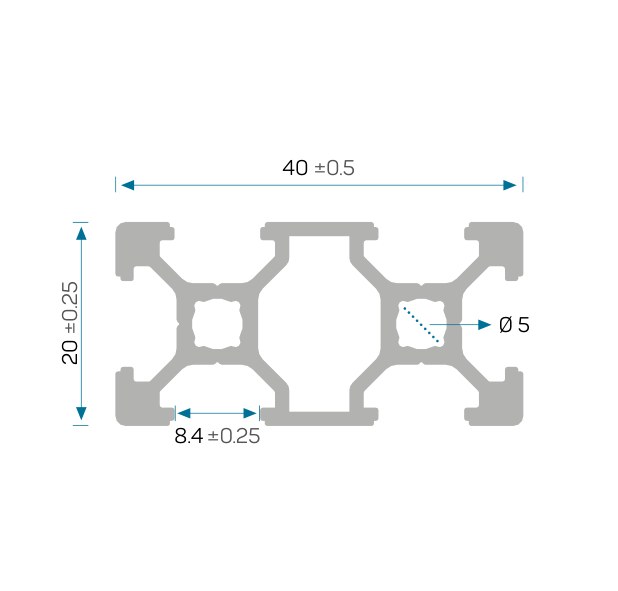

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7419 |
| Kesit adı | 20×40 |
| Kanal | 8 mm |
| Birim ağırlık | 0.713 kg/m |
| Kesit alanı | 263.12 mm² |
| Ix | 1.0817 cm⁴ |
| Iy | 4.3348 cm⁴ |
| Wx | 1.082 cm³ |
| Wy | 2.167 cm³ |
7419 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
8 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 19.
