20×20 Sigma Profil — 4468
20×20 Sigma Profil, 4468 ürün koduyla listelenen 8 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.421 kg/m, kesit alanı 155.42 mm² olarak katalogda yer alır.
Dar çerçevelerde bağlantı alanı
20×20 kesit, dar bir çerçeve kurarken birleşim çevresindeki alanın dikkatle kullanılmasını gerektirir. Köşe parçası ve kapakların komşu yüzeylere taşması, küçük konstrüksiyonlarda yerleşimi etkileyebilir.

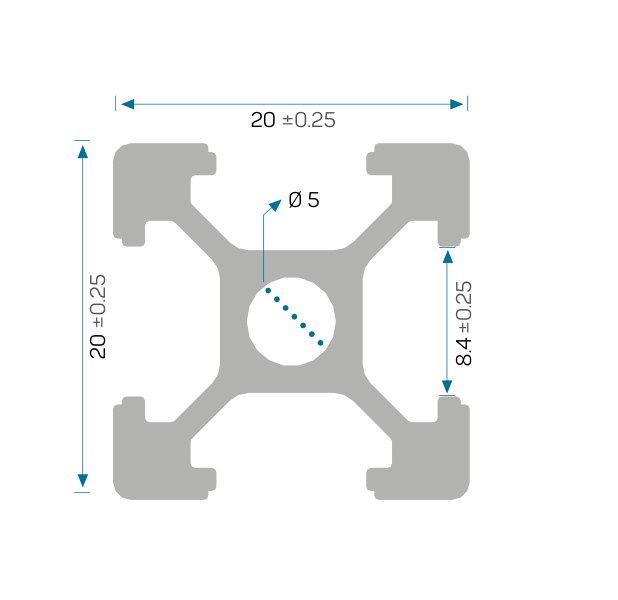

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 4468 |
| Kesit adı | 20×20 |
| Kanal | 8 mm |
| Birim ağırlık | 0.421 kg/m |
| Kesit alanı | 155.42 mm² |
| Ix | 0.640 cm⁴ |
| Iy | 0.640 cm⁴ |
| Wx | 0.640 cm³ |
| Wy | 0.640 cm³ |
4468 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
