25×25 Sigma Profil — 7972
25×25 Sigma Profil, 7972 ürün koduyla listelenen 6 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.569 kg/m, kesit alanı 209.93 mm² olarak katalogda yer alır.
25 serisinde aksesuar eşleşmesi
25×25 kesitte kullanılacak bağlantı parçaları kanal geometrisine göre seçilir. Dış ölçüsü yakın olan başka bir serinin aksesuarını kullanmadan önce kesit ve delik yerleri karşılaştırılmalıdır.

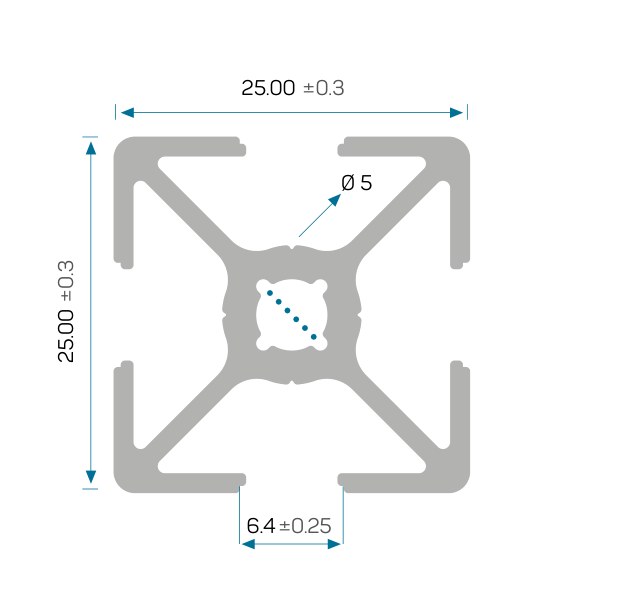

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 7972 |
| Kesit adı | 25×25 |
| Kanal | 6 mm |
| Birim ağırlık | 0.569 kg/m |
| Kesit alanı | 209.93 mm² |
| Ix | 1.320 cm⁴ |
| Iy | 1.320 cm⁴ |
| Wx | 1.056 cm³ |
| Wy | 1.056 cm³ |
7972 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
6 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 18.
