20×40 Sigma Profil — 10849
20×40 Sigma Profil, 10849 ürün koduyla listelenen 6 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.699 kg/m, kesit alanı 257.84 mm² olarak katalogda yer alır.
Dikdörtgen kesitin yönü
20×40 kesitte uzun yüzün hangi doğrultuda kullanılacağı, montaj yüzeyini ve destek davranışını değiştirir. Çizimde yalnızca boyu değil profilin döndürülme yönünü de gösterin.

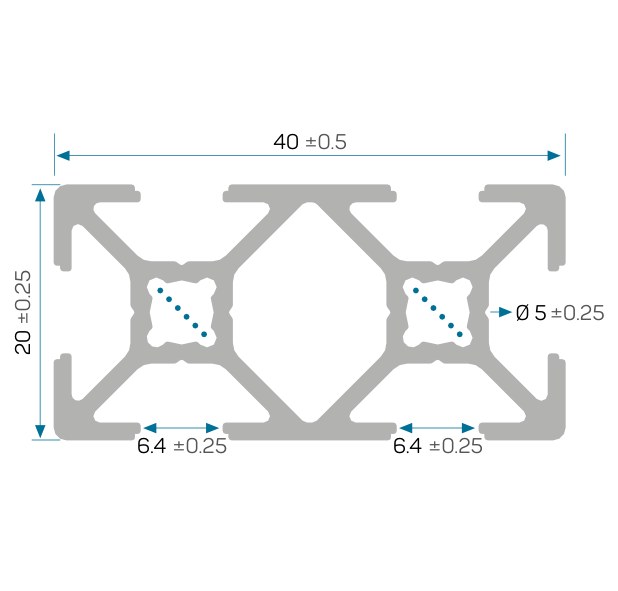

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10849 |
| Kesit adı | 20×40 |
| Kanal | 6 mm |
| Birim ağırlık | 0.699 kg/m |
| Kesit alanı | 257.84 mm² |
| Ix | 1.118 cm⁴ |
| Iy | 4.066 cm⁴ |
| Wx | 1.118 cm³ |
| Wy | 2.03 cm³ |
10849 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
6 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 17.
