20×20×R Sigma Profil — 10847
20×20×R Sigma Profil, 10847 ürün koduyla listelenen 6 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.380 kg/m, kesit alanı 140.17 mm² olarak katalogda yer alır.
Dar çerçevelerde bağlantı alanı
20×20 kesit, dar bir çerçeve kurarken birleşim çevresindeki alanın dikkatle kullanılmasını gerektirir. Köşe parçası ve kapakların komşu yüzeylere taşması, küçük konstrüksiyonlarda yerleşimi etkileyebilir.

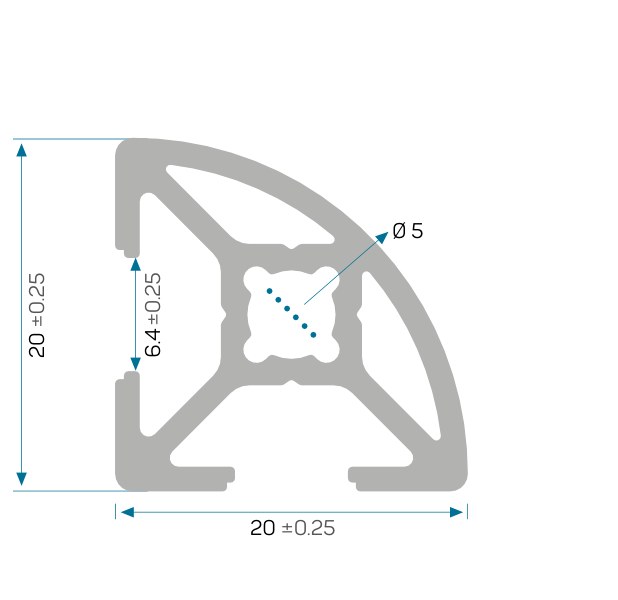

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10847 |
| Kesit adı | 20×20×R |
| Kanal | 6 mm |
| Birim ağırlık | 0.380 kg/m |
| Kesit alanı | 140.17 mm² |
| Ix | 0.368 cm⁴ |
| Iy | 0.646 cm⁴ |
| Wx | 0.368 cm³ |
| Wy | 0.646 cm³ |
10847 kodunun montaj notları
Radyüslü dış köşenin konumu, kapı ve panel birleşimleriyle birlikte değerlendirilir. Profilin hangi yöne bakacağı kesim listesiyle birlikte montaj çiziminde de gösterilmelidir.
6 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 18.
