20×20 Sigma Profil — 10848
20×20 Sigma Profil, 10848 ürün koduyla listelenen 6 mm kanal serisindeki kesittir. Bu kodun birim ağırlığı 0.387 kg/m, kesit alanı 142.71 mm² olarak katalogda yer alır.
Dar çerçevelerde bağlantı alanı
20×20 kesit, dar bir çerçeve kurarken birleşim çevresindeki alanın dikkatle kullanılmasını gerektirir. Köşe parçası ve kapakların komşu yüzeylere taşması, küçük konstrüksiyonlarda yerleşimi etkileyebilir.

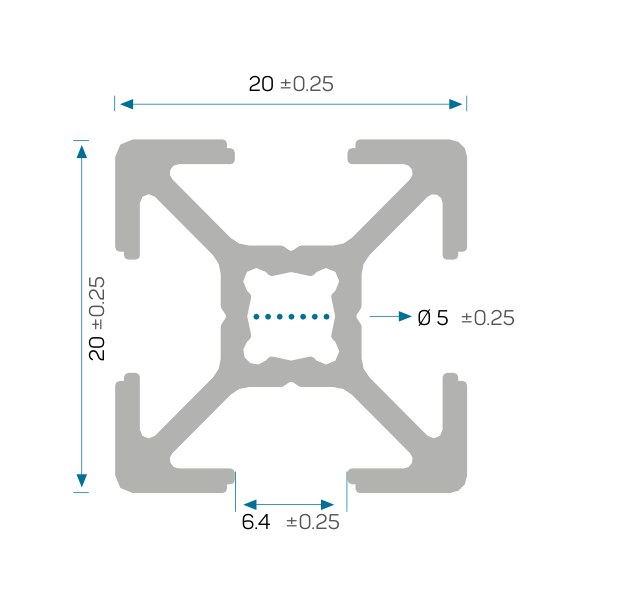

Kesit değerleri ve ölçülü çizim
| Ürün kodu | 10848 |
| Kesit adı | 20×20 |
| Kanal | 6 mm |
| Birim ağırlık | 0.387 kg/m |
| Kesit alanı | 142.71 mm² |
| Ix | 0.600 cm⁴ |
| Iy | 0.600 cm⁴ |
| Wx | 0.600 cm³ |
| Wy | 0.600 cm³ |
10848 kodunun montaj notları
Kesim listesinde bu ürün koduna ait boyları ve adetleri ayrı satırlarda belirtin. Varsa delik ve diş işlemlerinin hangi uçtan ölçüldüğü teknik çizimde gösterilmelidir.
6 kanal sigma profil seçenekleri
Uygun kanal somunlarını inceleyin
Kaynak: SigmaTeknik / Can Alüminyum 2021 kataloğu, s. 17.
